L'ugello è il pezzo più piccolo dell'irroratrice ed è quello che decide il risultato del trattamento. Dosaggio per ettaro, dimensione delle gocce, copertura della vegetazione e deriva dipendono da lui, dal portaugelli che lo sostiene e dal manometro che controlla la pressione di lavoro. In questa sezione trovi i ricambi per barre da diserbo, atomizzatori per vigneto e frutteto e irroratrici in genere: ugelli a ventaglio, ugelli a cono, ugelli antideriva e a specchio, portagetti per diserbo singoli e multipli, testine ad attacco rapido, ghiere, filtri antigoccia e manometri alla glicerina, anche isometrici. Sono presenti ugelli e componenti di marche come Albuz, Asj Spray-Jet, Arag, Hypro, Agrotop e Braglia, manometri Wika e la linea Ama.
Un ugello consumato eroga più liquido del previsto e con un getto irregolare: si spreca prodotto, si sovradosa in alcuni punti e si lascia scoperta la fascia vicina. Alzare o abbassare la pressione per compensare cambia anche la dimensione delle gocce e quindi la deriva. Per questo la regola di officina è semplice: quando la portata reale supera di circa il 10% quella nominale, l'ugello va sostituito, e conviene sostituire l'intera serie della barra, non il singolo pezzo, per avere una distribuzione uniforme.
È la pastiglia con il foro calibrato che forma il getto. Il corpo può essere in materiale plastico, più economico e leggero, oppure con inserto in ceramica, molto più resistente all'usura provocata da formulati abrasivi e polveri bagnabili: dura più a lungo e mantiene la portata costante nel tempo. Due dati lo identificano: la forma del getto (ventaglio, cono, specchio, antideriva) e l'ampiezza del getto, espressa in gradi, con valori tipici di 40°, 60°, 80°, 110° e 130°.

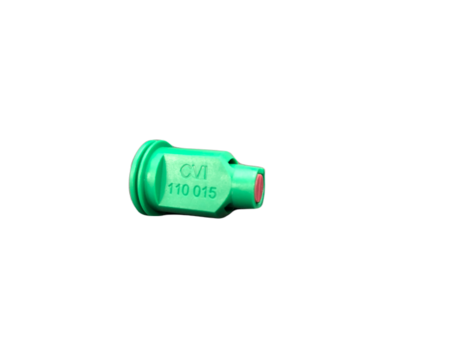

Sugli ugelli a ventaglio il colore indica la portata secondo la codifica ISO: arancione 01, verde 015, giallo 02, viola 025, blu 03, rosso 04, marrone 05, grigio 06, bianco 08. A 3 bar la portata va indicativamente da circa 0,4 l/min dell'arancione a circa 3,2 l/min del bianco. Sugli ugelli a cono per atomizzatori il colore segue invece la codifica della singola serie: a parità di colore, due serie diverse possono avere portate diverse, quindi conta sempre la sigla del modello.
Il portagetto si fissa alla tubazione della barra e porta l'ugello. Può essere singolo o a più vie, con torretta rotante che permette di passare da un ugello all'altro senza smontare nulla, e spesso integra un antigoccia a membrana che chiude l'uscita quando cala la pressione, evitando gocciolamenti a fine trattamento e in capezzagna. I portagetti snodati consentono di orientare il getto, utili sui bordi della barra e sulle applicazioni localizzate. L'ugello viene bloccato da una ghiera a baionetta o da una testina ad attacco rapido, che rende il cambio veloce anche con i guanti. Per alcuni modelli il fornitore indica di non usare guarnizioni aggiuntive per la tenuta e una coppia di serraggio delle ghiere di 9-11 Nm.

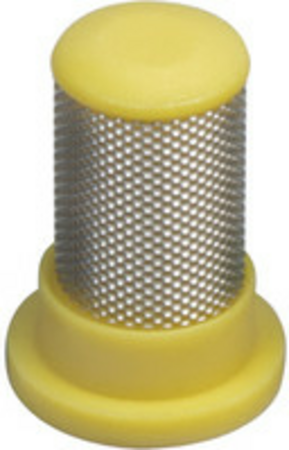

Sotto l'ugello si monta un piccolo filtro a cartuccia, spesso con valvola antigoccia integrata. La maglia, espressa in mesh, deve essere più fine del foro dell'ugello: sui fori piccoli si usa in genere 100 mesh, sui fori più grandi maglie più aperte, che intasano meno.
Senza una lettura affidabile della pressione non c'è taratura possibile. I manometri a bagno di glicerina smorzano le pulsazioni delle pompe a membrana e tengono ferma la lancetta. La cassa può essere in acciaio inox o in ABS, i diametri più comuni sono Ø 63 mm e Ø 100 mm, l'attacco può essere radiale, cioè sotto la cassa, o posteriore, dietro il quadrante, con filettatura gas tipicamente da 1/4 di pollice. I manometri isometrici hanno una scala espansa nella zona delle basse pressioni, per esempio 0-5 bar su una scala complessiva di 25 bar: sono la scelta giusta per il diserbo, dove si lavora a pochi bar e serve leggere con precisione anche mezzo bar di differenza.
Sono il cuore delle barre da diserbo e dei trattamenti su colture erbacee. Il ventaglio standard, come le serie SF 110°, lavora bene su barre con ugelli a 50 cm di interasse; le versioni ad ampio spettro, come la serie WR, mantengono una distribuzione regolare in un campo di pressione più ampio. Il 110° consente di tenere la barra più bassa, l'80° richiede un'altezza maggiore dal bersaglio.

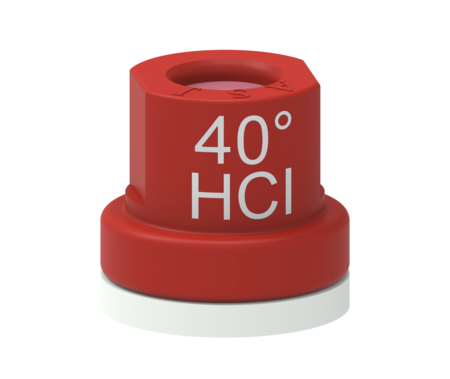

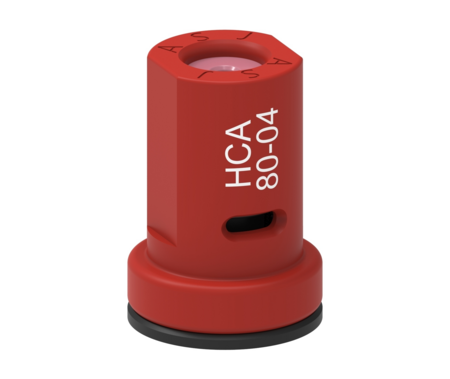

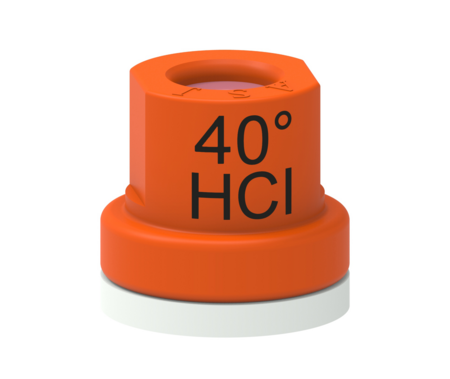

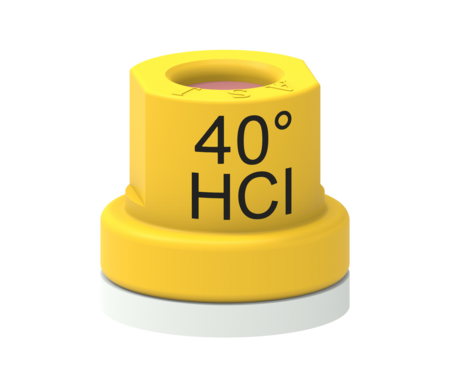

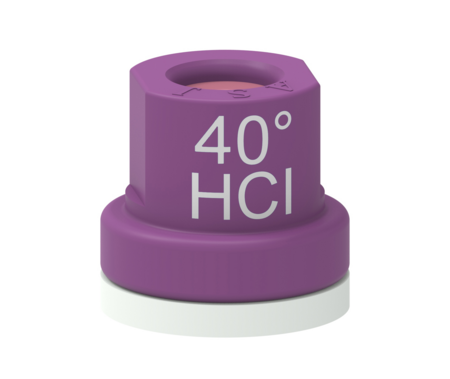

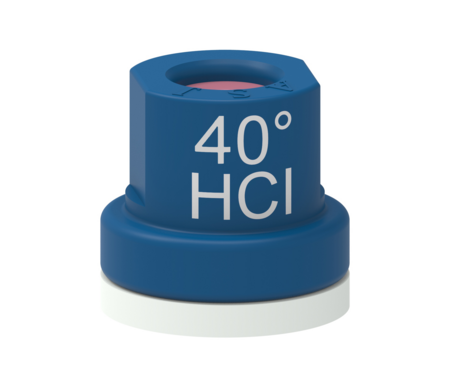

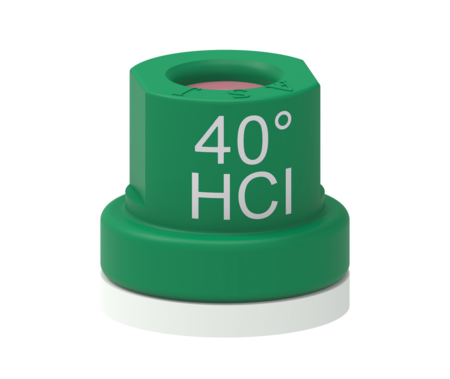

Sono gli ugelli degli atomizzatori per vigneto, frutteto e colture arboree: producono un getto a cono vuoto con gocce fini, adatte a penetrare nella chioma sostenute dal flusso d'aria del ventilatore. Tra le serie più diffuse ci sono ATR 80° e HCC 80°, oltre alle versioni ad aggancio clips.
Sfruttano l'induzione d'aria: il liquido aspira aria attraverso un effetto Venturi e forma gocce più grosse, piene di bollicine, che cadono sul bersaglio invece di disperdersi con il vento. Sono indicati vicino a fossi, abitazioni e colture sensibili e dove le norme locali richiedono la riduzione della deriva. Esistono sia a ventaglio, come la serie LD 110°, sia a cono per atomizzatori, come la serie ATI 80° Clips. In genere lavorano a pressioni più alte degli ugelli standard: verifica il campo indicato nella scheda del modello.

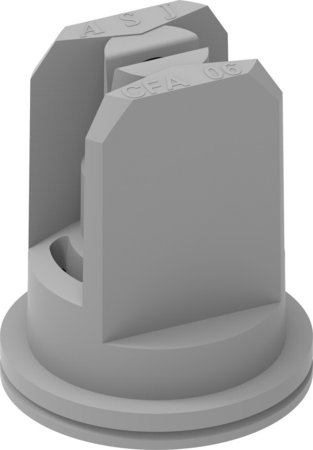

Il liquido urta un deflettore e si apre in un ventaglio molto ampio e a bassa pressione, con gocce grosse. Sono usati per il diserbo localizzato, il sottofila, la distribuzione di concimi liquidi e i bordi della barra. Un esempio è la serie MSI.
Completano la sezione i portagetti per diserbo a una o più vie, le testine ad attacco rapido, i filtri per ugelli con antigoccia, le guarnizioni di ricambio e gli idroeiettori, usati per l'agitazione idraulica della miscela nella botte, disponibili anche in versione antinquinamento.
Sulla barra si montano in prevalenza ugelli a ventaglio, antideriva e a specchio. Sull'atomizzatore si montano ugelli a cono, standard o antideriva. Il campo destinazione d'uso di ogni prodotto indica se è pensato per diserbo, irrorazione o atomizzatori.
Su quasi tutti gli ugelli sono stampati serie, angolo e codice di portata. Ricopiali per intero: la sola forma o il solo colore non bastano, perché serie diverse con lo stesso colore hanno portate diverse. Se la sigla è illeggibile, misura la portata e verifica colore, forma e angolo del getto.
Parti dal volume per ettaro che vuoi distribuire, dalla velocità di avanzamento e dall'interasse degli ugelli: da questi dati si ricava la portata per singolo ugello, e da lì il codice colore alla pressione di lavoro. Scegli un ugello che dia la portata voluta al centro del suo campo di pressione, non agli estremi: nella sezione trovi modelli con pressioni di esercizio indicate da 1,5 bar fino a 10 bar.
L'ampiezza del getto deve essere coerente con interasse e altezza della barra: con ugelli a 50 cm di interasse il 110° permette di lavorare più bassi, riducendo la deriva, mentre l'80° richiede di alzare la barra per avere la giusta sovrapposizione tra i getti.
Controlla il diametro della tubazione della barra, il tipo di aggancio, la filettatura, gas cilindrica o conica, e il sistema di chiusura dell'ugello, a baionetta o a clips. Tra i parametri tecnici delle schede trovi il tipo di filetto e le misure della filettatura maschio, da 1/4 a 3/4 di pollice.
Scegli il fondo scala in base alla pressione di lavoro: la lettura è più precisa se la pressione abituale cade nella parte centrale della scala. Per il diserbo a bassa pressione preferisci un isometrico; per l'atomizzatore basta una scala più ampia. Poi verifica diametro della cassa, posizione dell'attacco, radiale o posteriore, e filettatura.
A fine trattamento lava l'impianto con acqua pulita facendo lavorare gli ugelli, poi smonta e pulisci filtri e pastiglie. Almeno a inizio stagione controlla la portata di ogni ugello raccogliendo il liquido per un minuto in un cilindro graduato e confrontalo con il valore nominale: oltre il 10% di scarto si sostituisce la serie. Verifica lo stato delle membrane antigoccia e delle guarnizioni, che con i formulati aggressivi tendono a indurirsi. D'inverno svuota completamente l'impianto per evitare rotture da gelo. Molti ugelli, ghiere e filtri si vendono a confezione: è comodo tenere una serie di scorta in officina.
Per completare l'impianto trovi nella stessa sezione dedicata a irrorazione e diserbo le lance e barre per irrorazione, le pompe a membrana e i relativi ricambi, i raccordi, filtri e valvole per irroratrici, utili per regolatori di pressione e linee di mandata, e le fascette stringitubo per fissare i tubi ai portagetti e ai raccordi.
