Chi lavora su trattori, rimorchi e attrezzature agricole sa quanto costa un fermo macchina per un tubo scoppiato. Con una pressatubi e le giuste attrezzature il tubo flessibile ad alta pressione si costruisce in officina, su misura, nel tempo di una pausa. In questa sezione trovi le macchine pressatubi, le serie di morsetti, i perni per la pelatura, le taglierine, le centraline e tutti i ricambi per mantenere efficiente l'attrezzatura. Le linee presenti sono OP, Ama Refluid e, per alcuni componenti, Walvoil.
Un tubo oleodinamico pressato in officina ha la lunghezza esatta che serve, i raccordi giusti alle due estremità e si realizza quando serve, senza attendere un ricambio preconfezionato che spesso non esiste nella misura richiesta. Per un contoterzista o un'officina di macchine agricole la pressatubi si ripaga in fretta: riduce i fermi in campagna, permette di rifare interi impianti su attrezzature vecchie e dà il controllo completo sulla qualità della crimpatura.

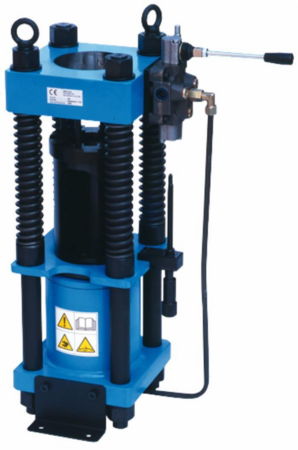

La pressatubi è una pressa radiale: un castello contiene una corona di morsetti (di norma otto settori) che, spinti da un pistone idraulico attraverso una piastra conica, si chiudono in modo uniforme sulla bussola del raccordo e la deformano fino al diametro di pressatura previsto. Un micrometro o un sistema di battuta regola la chiusura con precisione. Le versioni semiautomatiche per tubi fino a 1 pollice sono lo standard per l'officina agricola.

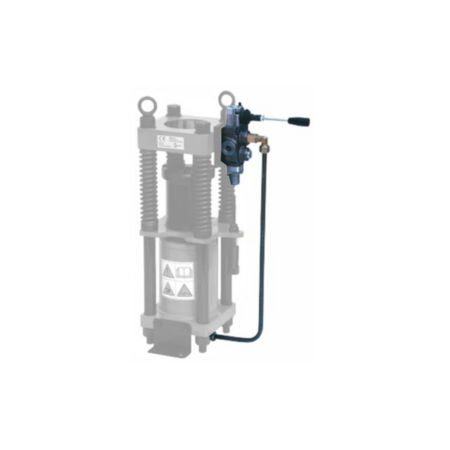

La spinta arriva da una centralina elettrica, monofase a 220 VAC o trifase a 380-400 VAC, con potenze nell'ordine dei 2200-3000 W (circa 3 hp), serbatoio da 15 l e pressione massima di 160 bar. Sono disponibili anche centraline e minicentraline con tubi di collegamento e un distributore dedicato alla pressatubi. Il comando avviene tramite pedale, per avere le mani libere mentre si tiene in posizione il tubo.
Le serie di morsetti sono il consumabile più importante: ogni serie corrisponde a un campo di diametri di pressatura, con misure come Ø10, Ø12, Ø14, Ø16 e Ø19 mm. Si vendono in serie complete e vanno scelte in base al modello di pressatubi, perché forma e aggancio cambiano da macchina a macchina. Per le serie H88 EL/ES è disponibile la pinza per il cambio rapido dei morsetti, che accorcia molto il passaggio da una misura all'altra.
Macchine semiautomatiche per tubi oleodinamici fino a 1 pollice, adatte all'officina che costruisce tubi per trattori, caricatori, rimorchi ribaltabili e attrezzature portate.
Il cuore dell'assortimento: serie complete di morsetti per i diversi diametri di pressatura, da abbinare al proprio modello di pressatubi.
I perni per pelatura esterna e interna servono a togliere lo strato di gomma del tubo per la lunghezza richiesta dai raccordi a pelare. Sono dimensionati sul diametro del tubo, dalle misure in frazioni di pollice più piccole in su, e si montano sulla spellatubi.
Le taglierine per tubo oleodinamico tagliano netto e in squadra tubi fino a 1 pollice e mezzo, anche a 6 spirali. Un taglio pulito e perpendicolare è il primo requisito per una pressatura corretta.
Unità idrauliche monofase o trifase per azionare la pressatubi, complete di tubi di collegamento.
Castello completo, piastra conica, micrometro, tubino olio, pedale, basi e i kit guarnizioni con O-ring in NBR (per esempio O-ring 16x2 e 16x3, oppure 20,29x2,62 e 20,22x3,53): tutto il necessario per rimettere in efficienza una macchina che perde olio o non chiude più in modo uniforme.
Per l'impianto idraulico di trattori e attrezzature agricole il campo fino a 1 pollice copre la gran parte dei casi. Il diametro del tubo determina anche la taglierina e i perni di pelatura da abbinare.
Il riferimento è il diametro finale di pressatura indicato dal costruttore del raccordo, non il diametro interno del tubo. Verifica sempre che la serie sia compatibile con il modello della tua pressatubi, leggendo la sigla sulla targhetta della macchina.
I raccordi a pelare richiedono di togliere la gomma esterna (e talvolta interna) per una lunghezza precisa: in quel caso servono i perni di pelatura del diametro giusto. Con raccordi senza pelatura il passaggio si salta.
Le centraline trifase a 380-400 VAC sono le più diffuse in officina; dove c'è solo la rete domestica si sceglie la versione monofase a 220 VAC.
Leggi il modello o l'articolo della pressatubi (per esempio l'articolo 00553 o le serie H88 e H130) e cerca il ricambio dedicato: castello, micrometro, piastra e tubino olio non sono intercambiabili tra macchine diverse. Molte voci, come i morsetti e le guarnizioni, si vendono in serie o in confezione.
Tieni puliti morsetti e piastra conica, lubrificando leggermente le superfici di scorrimento. Controlla il livello e lo stato dell'olio della centralina e sostituiscilo quando si scurisce. Alle prime perdite sostituisci le guarnizioni con il kit dedicato. Verifica periodicamente la taratura del micrometro con un raccordo campione misurato col calibro.
Per completare il lavoro servono i raccordi e gli innesti oleodinamici, da pressare sui tubi appena tagliati. I tubi così costruiti alimentano cilindri idraulici, distributori e valvole oleodinamiche, pompe e motori oleodinamici: componenti che trovi nelle altre sezioni dell'oleodinamica agricola.
