Le riduzioni per presa di forza, le bussole scanalate e i perni scanalati servono a collegare un attrezzo alla PTO del trattore quando i profili non coincidono. Servono anche a ricostruire un accoppiamento usurato senza sostituire l'intero albero cardanico. In questa sezione trovi riduzioni e manicotti, bussole scanalate e a foro cilindrico, perni, alberini e mozzi scanalati, prese di forza di ricambio e perni con doppia presa. I profili sono quelli più diffusi in agricoltura: da 1 1/8 a 1 3/4 pollici, con 6, 20 o 21 scanalature, più i profili a evolvente secondo DIN 5482.
Chi lavora con più trattori e più attrezzi lo sa: basta una PTO da 1 3/4 pollici su un trattore e un cardano da 1 3/8 sull'attrezzo per bloccare il lavoro. Una riduzione risolve l'incompatibilità in pochi minuti e costa una frazione di un albero completo. Lo stesso vale in officina. Una bussola scanalata o un mozzo con flangia permettono di rifare la parte scanalata di un riduttore, di una pompa o di un organo dell'attrezzo. Si recupera così un componente che altrimenti andrebbe buttato. Sono ricambi della linea Ama, con alcuni articoli Ama Cardan, pensati per l'agricoltura, il forestale e le macchine speciali.
Ogni pezzo è definito da pochi dati che il fornitore riporta in scheda. Vanno letti con attenzione, perché basta una scanalatura di differenza per non montare.

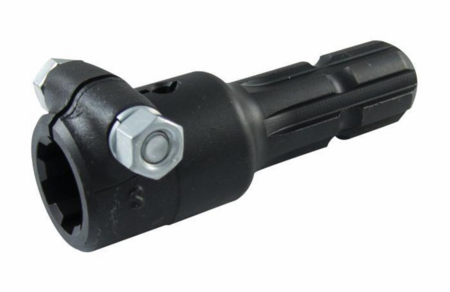

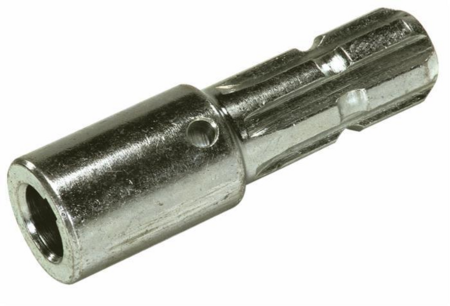

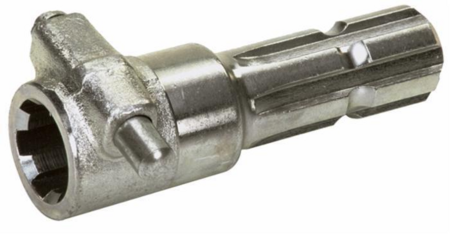

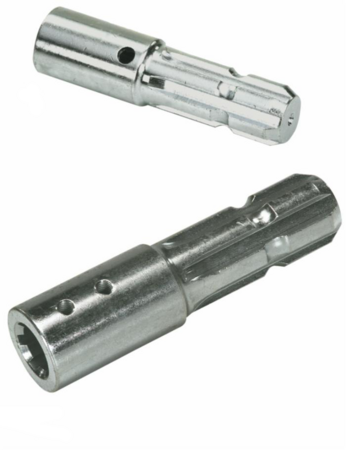

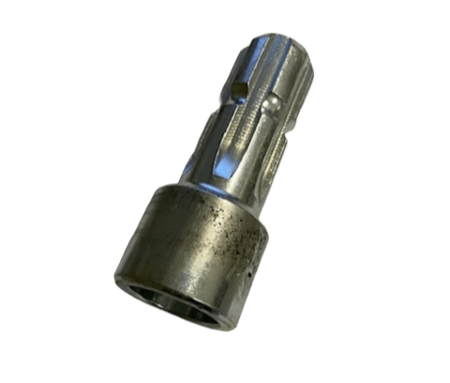

Sono il cuore della sezione. Si infilano sul codolo del trattore e cambiano il profilo in uscita, così puoi usare lo stesso cardano su trattori diversi. Si fissano con pulsante a molla o con bullone di bloccaggio, che tiene meglio con attrezzi pesanti e vibrazioni forti. Ci sono anche le riduzioni unificate e i manicotti di riduzione, per esempio da 1 1/8 a 1 3/8 pollici con lunghezza di 76 mm. Questi ultimi sono utili soprattutto sui trattori compatti e sui motocoltivatori.

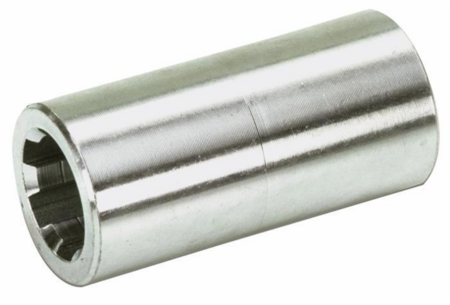

Le bussole scanalate hanno il profilo interno già brocciato. Si calettano o si saldano su alberi, pulegge, rotori e riduttori per ricostruire la sede scanalata. Le bussole a foro cilindrico con cava per chiavetta, per esempio Ø 20 con cava 6 o Ø 30 con cava 8, servono dove l'accoppiamento è a chiavetta. Ci sono anche le versioni con cava già ricavata.

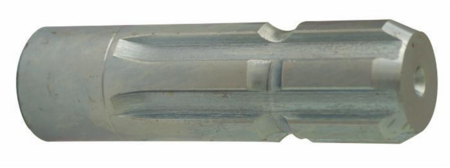

I perni scanalati sono i codoli maschi, in lunghezze come 120 mm, da saldare o montare sull'attrezzo per creare una presa standard. Gli alberini scanalati con flangia e i mozzi scanalati con flangia si imbullonano direttamente su riduttori e scatole di trasmissione.
Le prese di forza di ricambio sostituiscono il codolo usurato del trattore. Alcuni modelli sono adattabili a trattori Fiat. I perni con doppia presa di forza, per esempio in profilo 1 3/8 Z6 e lunghezza 300 mm, portano la trasmissione da una parte all'altra dell'attrezzo o su attrezzi combinati.
Sono i pulsanti adattabili ad alberi cardanici Bondioli e Pavesi, per esempio della serie 14. Si cambiano quando la molla è stanca o il perno è segnato e la forcella non si blocca più sul codolo.
Conta le scanalature del codolo e misura il diametro esterno con il calibro. 1 1/8 pollici corrisponde a circa 28,6 mm, 1 3/8 a circa 34,9 mm e 1 3/4 a circa 44,5 mm. Con 6 scanalature sei su 540 giri. Con 21 su 1 3/8, o con 20 su 1 3/4, sei su 1000 giri.
Fai la stessa verifica sulla forcella lato trattore del cardano. Il profilo del trattore è il profilo interno della riduzione. Il profilo del cardano è il profilo esterno.
Controlla dove cade la gola di bloccaggio del codolo. La riduzione deve bloccarsi sul trattore e offrire una gola compatibile con il pulsante o il bullone della forcella. Per lavori pesanti preferisci il bloccaggio a bullone.
La riduzione allunga la linea di trasmissione di alcuni centimetri. Verifica che il cardano non vada a pacco in chiusura, soprattutto con gli attrezzi portati all'attacco a tre punti.
Sul pezzo vecchio prendi il profilo, la norma se riconoscibile (DIN 5482 o UNI 221), il diametro esterno e la lunghezza dello scanalato. Nelle versioni a foro cilindrico prendi anche il diametro del foro e la larghezza della cava. Per i flangiati misura il diametro della flangia e l'interasse dei fori.
Pulisci e ingrassa leggermente gli scanalati prima di ogni montaggio: facilita l'innesto e riduce l'ossidazione per contatto. Controlla periodicamente il gioco tra i denti. Un gioco evidente o una battuta in partenza sono il segnale che codolo o bussola vanno sostituiti. Tieni puliti pulsanti e bulloni di bloccaggio dal fango secco e, a fine stagione, riponi le riduzioni oliate e al riparo dall'umidità.
Se la forcella del cardano è usurata, trovi forcelle scanalate, crociere e protezioni tra i ricambi per alberi cardanici. Se conviene sostituire tutta la linea, guarda gli alberi cardanici agricoli completi. Per rimettere a posto riduttori e organi rotanti dell'attrezzo trovi cuscinetti e supporti. Le trasmissioni secondarie sono coperte dalle catene e dalle cinghie di trasmissione agricole.
