I cuscinetti sono i punti su cui ruota tutta la meccanica di un attrezzo: rotori di erpici e trinciatrici, ruote di seminatrici, rulli, coclee, aspi, pulegge e alberi di trasmissione. In questa sezione trovi cuscinetti Ama e SKF e i supporti autoallineanti completi, in ghisa e in lamiera, per le principali misure di albero. I cuscinetti radiali a sfere sono la parte più ampia dell'assortimento, seguiti dai cuscinetti a rulli conici e dai supporti UC.
Un cuscinetto che inizia a fare rumore o a scaldare costa poco. Se lo lasci lavorare fino al blocco, rovina la sede, l'albero e talvolta l'organo che sostiene, e ferma la macchina nel pieno della stagione. Individuare la sigla giusta e avere il ricambio pronto è il modo più economico per evitare il fermo.
Ogni cuscinetto ha un anello interno calzato sull'albero, un anello esterno nella sede, i corpi volventi (sfere, rulli conici o rullini) e una gabbia che li distanzia. Le misure che lo definiscono sono il diametro interno, il diametro esterno e lo spessore, in mm: per esempio 25 x 62 x 17 mm.
Nei cuscinetti radiali a sfere la sigla indica le misure. In 6204, il 62 indica la serie, cioè quanto è robusto il cuscinetto rispetto al foro, mentre 04 moltiplicato per 5 dà il foro: 20 mm. Le serie 6000, 6200 e 6300 hanno lo stesso foro con diametro esterno e spessore crescenti. Il suffisso 2Z indica due schermi metallici che trattengono il grasso e riparano dalla polvere.

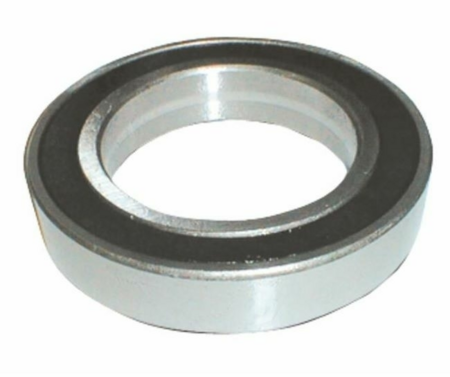

Sono i più diffusi. Reggono carichi radiali e moderati carichi assiali ad alta velocità. Li trovi schermati 2Z nelle serie più comuni, per esempio 6005-2Z, 6204-2Z e 6303-2Z.

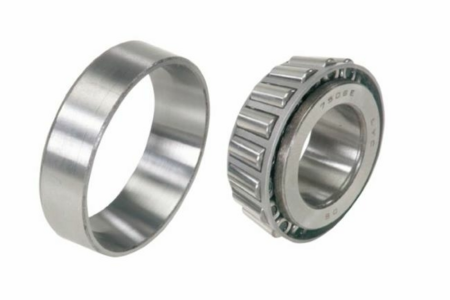

Reggono insieme forti carichi radiali e assiali. Sono tipici dei mozzi ruota di rimorchi e attrezzi trainati, delle scatole ingranaggi e dei riduttori, per esempio la serie 32209. Sono formati da cono con rulli e tazza esterna separabili, e si montano a coppie contrapposte.

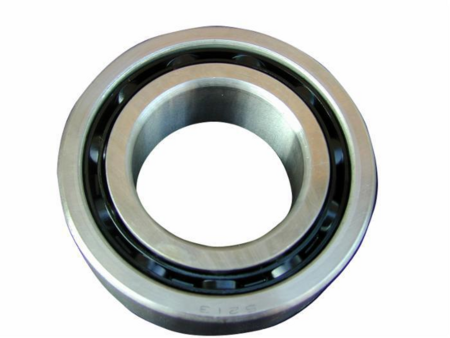

Gli obliqui a due corone, come la serie 3201, sostengono carichi combinati in poco spazio. Gli assiali a sfere, come la serie 51101, reggono solo spinte lungo l'asse, per esempio su snodi e perni rotanti.

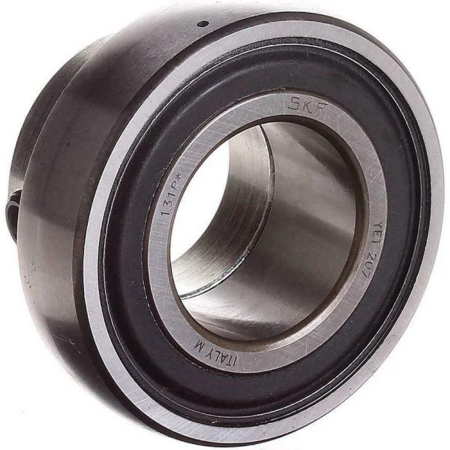

Sono gli inserti con anello esterno sferico da montare nei supporti autoallineanti, fissati all'albero con grani di bloccaggio o con collare eccentrico, come i cuscinetti YET 206 di SKF.
Sono corpi in ghisa o in lamiera con il cuscinetto già inserito. La sede sferica compensa piccoli disallineamenti dell'albero. Le forme disponibili sono:
Il numero finale della sigla indica il foro: un UC 204 è per albero da 20 mm, come indicato anche nel titolo con Ø20. Si trovano per alberi da circa 15 mm fino ai 40 mm e oltre.
È il dato più sicuro: cerca la stessa sigla, compreso il suffisso 2Z. Se la sigla corrisponde, i cuscinetti con marcatura adattabile hanno le stesse misure di ingombro dello standard.
Con il calibro, sul cuscinetto smontato e pulito, misura diametro interno, diametro esterno e spessore. Con queste tre misure risali alla serie. Per i rulli conici misura anche cono e tazza separatamente.
Misura il diametro dell'albero, conta i fori di fissaggio, misura il loro interasse e l'altezza dell'asse dalla base di appoggio. Confrontali con le quote riportate in scheda: le quote dimensionali indicano proprio queste distanze. Verifica anche se il vecchio supporto era in ghisa o in lamiera, perché i fissaggi non coincidono sempre.
Se l'albero ruota sempre nello stesso senso vanno bene entrambi. Sugli alberi che invertono il senso di rotazione sono preferibili i grani, che non si allentano.
I cuscinetti schermati 2Z sono lubrificati a vita e non vanno ingrassati. I supporti con ingrassatore vanno ingrassati con moderazione agli intervalli d'uso, senza eccedere, perché il grasso in eccesso scalda e spinge fuori le tenute. Durante il lavoro controlla rumorosità, gioco e temperatura dei supporti: un supporto che scotta al tatto va verificato subito. Prima del rimessaggio pulisci i supporti da terra e residui vegetali.
I cuscinetti lavorano accanto alle cinghie trapezoidali e alle catene di trasmissione agricole, che conviene controllare nello stesso intervento. Sulle trasmissioni collegate al trattore servono gli alberi cardanici agricoli e le prese di forza e riduzioni.
