Riparare un cablaggio tranciato, aggiungere un faro da lavoro o un lampeggiante, rifare la presa per il rimorchio, sostituire una scatola fusibili ossidata: in questa sezione trovi il materiale che l'officina e l'agricoltore usano ogni giorno sull'impianto elettrico. Cavi elettrici unipolari e multipolari, terminali e copriterminali, connettori stagni, blocchetti di connessione, capicorda, prese e spine da 2 a 7 poli, portafusibili e fusibili. La gran parte degli articoli è della linea Ama, affiancata da connettori AMP e da prese e spine Erich Jaeger.
Sul trattore i cavi lavorano tra acqua, fango, polvere, vibrazioni continue e il calore del vano motore. Le giunte fatte con nastro isolante o morsetti da casa si ossidano e si allentano in poche settimane, e un contatto che scalda può bruciare il cablaggio. Terminali crimpati, connettori con guarnizione e fusibili dimensionati correttamente rendono la riparazione duratura e protetta.

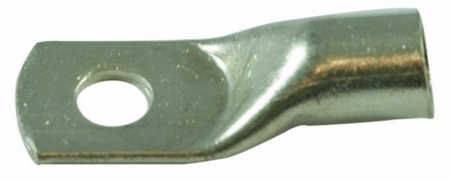

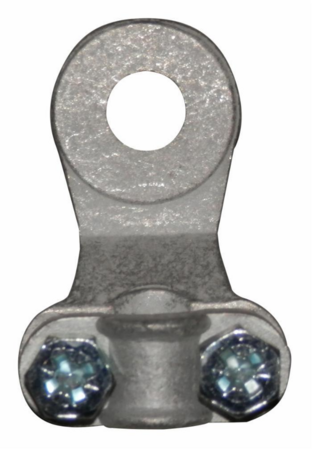

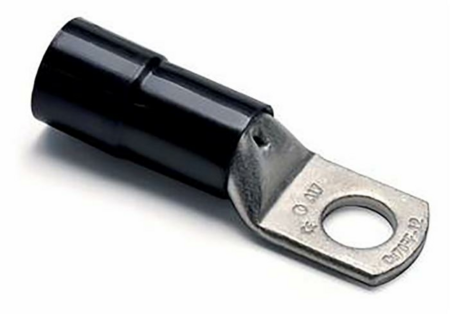

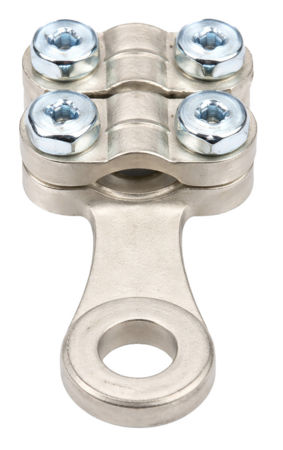

I terminali faston da 6,3 mm, maschio e femmina, sono lo standard dell'impianto elettrico agricolo; i copriterminali li isolano. I capicorda tubolari in rame stagnato si serrano su cavi di grossa sezione, per esempio 35 mm² con foro per vite da Ø 8 mm. Ogni terminale è dato per un intervallo di sezione, come 1-1,5 mm² o 1-2,5 mm².
I connettori superseal hanno guarnizioni su ogni via e sul corpo, con grado di protezione secondo DIN 40050 e IEC 529: sono quelli da usare fuori cabina. I blocchetti di connessione da 1 fino a più vie, maschio o femmina, e le coppie connettore e piastrina permettono di rendere smontabile un collegamento.

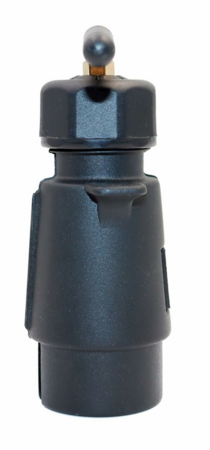

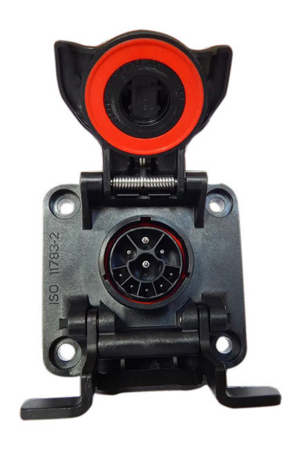

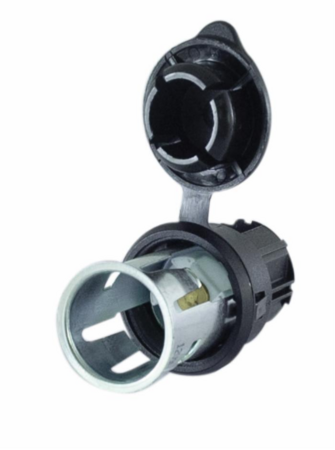

Prese e spine 12-24 V in plastica da 2, 3 e 7 poli, con coperchio a molla, fori di fissaggio e chiusura a scatto. La presa a 7 poli secondo ISO 1724 è quella dei collegamenti luci tra trattore e rimorchio o attrezzo portato.
Portafusibili a 1 via per fusibili a siluro, da inserire in linea su una nuova utenza, e scatole portafusibili da 6 vie per creare un piccolo quadro. Fusibili di diversi amperaggi, per esempio 10, 15, 30 e 40 A.
Cavi in matassa o in scatola, nei colori più usati: blu, rosso, giallo, nero, verde.
Terminali, copriterminali e capicorda si vendono per lo più in confezione: controlla il contenuto indicato nella scheda.
Dipende dalla corrente e dalla lunghezza della linea. Per spie, relè e segnali bastano 0,75-1 mm²; per fari da lavoro e prese di servizio si sale a 1,5-2,5 mm²; per motorino e alimentazioni si usa il cavo batteria. Nel dubbio replica la sezione del cavo originale.
Verifica che la sezione del cavo rientri nell'intervallo del terminale: un terminale troppo grande non stringe, uno troppo piccolo taglia i fili del conduttore.
Conta le vie del connettore da sostituire e osserva i contatti: nella dicitura femmina porta maschio il corpo è femmina e accoglie terminali maschio. Le due metà devono avere lo stesso numero di poli.
Se il connettore sta fuori cabina, sotto il cofano o sull'attrezzo, scegli un connettore stagno con guarnizioni e riempi tutte le vie o chiudile con i tappi.
Lo stesso amperaggio indicato sulla scatola o sul manuale della macchina. Su una utenza nuova il fusibile protegge il cavo: va scelto in base alla sezione del cavo e all'assorbimento dell'utenza.
Prese, spine e terminali indicati 12-24 V vanno bene su entrambi gli impianti; controlla sempre la tensione nominale in scheda.

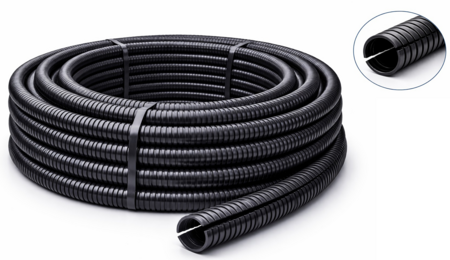

Controlla le prese del rimorchio a inizio stagione: pulisci i contatti ossidati, proteggili con uno spray per contatti o grasso dielettrico e tieni il coperchio chiuso quando la presa non è in uso. Verifica che fascette e guaine non si siano consumate per sfregamento e sostituisci i terminali scoloriti, segno di un contatto che scalda.
Per le linee di potenza trovi cavi intestati, morsetti e trecce di massa tra le batterie e morsetti per trattori. Chi collega un nuovo faro trova il resto tra i fari da lavoro per trattori e tra interruttori, spie e strumenti per trattori; per il lato rimorchio ci sono le luci per rimorchi e catadiottri e i lampeggianti.
