Le catene a rulli muovono gli organi delle macchine agricole che lavorano a velocità contenute e con coppie elevate: distributori di seminatrici e spandiconcime, raccoglitori e alimentatori di rotopresse, nastri, coclee e rotori. In questa sezione trovi catene di trasmissione semplici della linea Ama e tutto ciò che serve per chiuderle e ripararle: giunti per catena, false maglie e smontacatene. I giunti e le false maglie sono la parte più ampia dell'assortimento, perché sono i pezzi che si cercano più spesso in officina.
La catena non slitta, mantiene il rapporto di trasmissione esatto e sopporta polvere, fango e residui vegetali meglio di una cinghia. Per questo si usa dove conta la sincronia, come nella distribuzione del seme o del concime, e dove gli sforzi sono forti e discontinui.

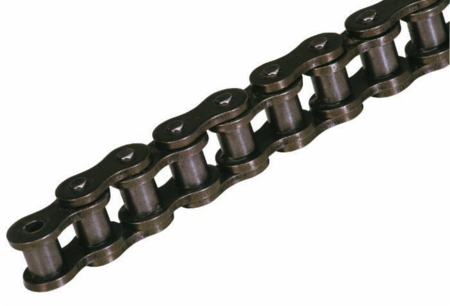

Una catena semplice alterna maglie interne, formate da due piastre unite da bussole su cui ruotano i rulli, e maglie esterne, formate da due piastre unite dai perni. I parametri che la definiscono sono tre:
Le catene in assortimento appartengono alla serie B europea secondo la normativa ISO. La sigla si legge così: in 08 B-1 il numero indica il passo in sedicesimi di pollice (08 = 8/16 = 1/2 pollice), B indica la serie europea e -1 indica la catena semplice a una fila. Nei titoli trovi anche la dicitura in pollici, passo per larghezza interna, per esempio 1/2 x 5/16 o 5/8 x 3/8. Il carico di rottura cresce con la misura: si va da 9 kN sulle catene più piccole fino a 60 kN su quelle più grandi.
Sono disponibili nelle misure più usate in agricoltura, dalla 06 B-1 alla 16 B-1, cioè dal passo 3/8 di pollice al passo 1 pollice.
Sono le maglie di giunzione che chiudono l'anello. Hanno due perni, una piastra estraibile e un fermaglio a molla, così la catena si monta e si smonta senza ribattere. Servono ogni volta che si sostituisce la catena o se ne accorcia un tratto.
Sono le maglie di raccordo a piastre sagomate. Permettono di chiudere una catena con un numero dispari di maglie, cosa utile quando l'interasse dei pignoni è fisso e il tenditore è a fine corsa. Vanno scelte con lo stesso passo e la stessa larghezza interna della catena.

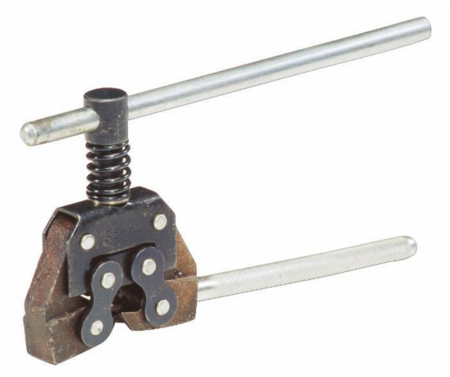

Sono attrezzi per espellere i perni e accorciare o aprire la catena senza danneggiare le piastre. Coprono le misure da 3/8 a 3/4 di pollice.
Se è ancora leggibile sulle piastre, cerca direttamente quella. Se non lo è, passa alle misure.
Misura la distanza tra i centri di più perni, per esempio su dieci passi, e dividi per il numero di passi: la misura su una sola maglia è troppo imprecisa, soprattutto su una catena allungata. Controlla poi la larghezza interna tra le piastre e il diametro del rullo con un calibro.
A parità di passo, le catene serie B europee e quelle di serie americana hanno rulli e larghezze diverse e non sono intercambiabili, né tra loro né con i relativi giunti. Verifica sempre le tre misure prima di ordinare.
Con un numero pari di maglie basta il giunto. Con un numero dispari serve la falsa maglia. Se possibile, meglio evitarla sulle trasmissioni molto caricate, perché è il punto più debole della catena.
Lubrifica la catena con regolarità, preferendo un lubrificante che penetri tra perni e bussole e non trattenga la polvere. Pulisci i residui di terra e paglia, che fanno da abrasivo. Controlla l'allungamento: quando la catena si solleva visibilmente dai denti del pignone è il momento di sostituirla. A fine stagione pulisci e ungi le catene prima del rimessaggio.
Le catene lavorano accanto ai cuscinetti e supporti degli alberi che portano i pignoni. Dove la trasmissione principale arriva dal trattore servono gli alberi cardanici agricoli e le prese di forza e riduzioni. Per le trasmissioni a puleggia ci sono le cinghie trapezoidali.
