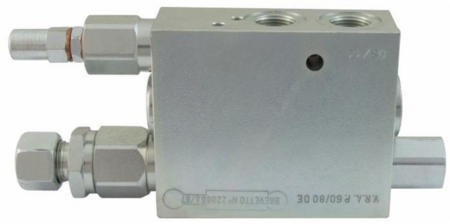

Questa valvola di ribaltamento a doppio effetto di AMA Refluid si monta sui cilindri degli aratri reversibili e serve a invertire in automatico il flusso dell'olio, così il cilindro idraulico porta in rotazione l'aratro senza manovre intermedie.
È pensata per cilindri con alesaggio da 60 a 80 mm e ha filettatura femmina da 3/8" in pollici. Il peso è di 2,14 kg.

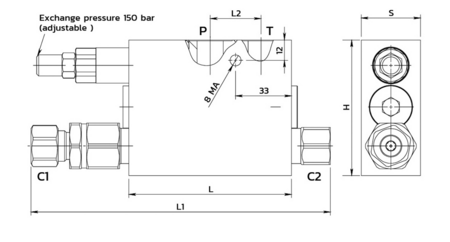

Prima di ordinare controlla l'alesaggio del cilindro dell'aratro, che deve rientrare nel campo da 60 a 80 mm, e il filetto dei raccordi che userai. Le quote A, B, C, D, E ed F si leggono sul disegno tecnico fra le immagini: confrontale con gli ingombri del punto in cui devi montare la valvola e con il pezzo che stai sostituendo.
A montaggio finito, controlla i raccordi con l'impianto in pressione e fai qualche ribaltamento a vuoto prima di lavorare in campo.
Come verifico che sia la misura giusta? Confronta le quote del disegno con la valvola che smonti e controlla che il filetto femmina sia da 3/8" in pollici.
Va bene per il mio aratro? È indicata per cilindri di aratri reversibili con alesaggio da 60 a 80 mm; se il tuo cilindro è fuori da questo campo, non è la valvola adatta.
Regge un aratro pesante? Sì, può essere montata anche su aratri pesanti e sbilanciati.
Nella tabella trovi le quote del disegno tecnico: confrontale con quelle del pezzo da sostituire.
| Marca | AMA Refluid |
| Tipo | Valvola ribaltamento doppio effetto |
| Filettatura femmina | 3/8" |
| Tipo filetto | Pollici |
| Quota A | 58 mm |
| Quota B | 94 mm |
| Quota C | 176 mm |
| Quota D | 35 mm |
| Quota E | 80 mm |
| Quota F | ø12 |
| Uso | Agricoltura |
| Peso | 2,14 kg |
Se hai dubbi sull'abbinamento con il tuo cilindro o con i raccordi, confronta le misure con il pezzo originale prima di procedere.
