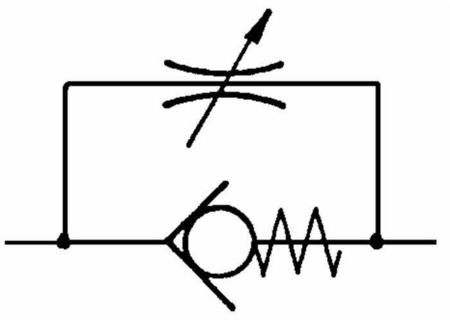

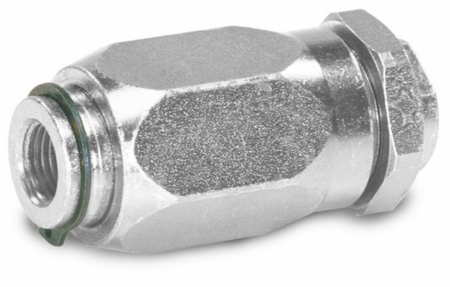

Questa valvola di strozzamento unidirezionale della linea Refluid di Tognella serve a regolare la velocità di un attuatore in un senso di marcia, mentre nell'altro lascia passare l'olio liberamente. Si usa negli impianti oleodinamici di trattori e macchine agricole.
Ha attacchi 3/8", uno femmina e uno maschio, con filetto in pollici. Regge una pressione massima di 300 bar e una portata di 45 l/min. Pesa 0,33 kg.
Questa valvola non è compensata alla pressione: la regolazione dipende quindi dalla pressione e dalla viscosità dell'olio. Tienilo presente quando la dimensioni per il tuo impianto, perché la velocità dell'attuatore può cambiare al variare di queste condizioni.
Prima di ordinare confronta gli attacchi e le quote sul disegno tecnico con il pezzo che devi sostituire, e controlla che il filetto sia in pollici come quello dell'impianto. Al montaggio verifica che non ci siano perdite e che il verso del flusso libero sia quello che ti serve.
Come verifico che sia la misura giusta? Controlla il filetto degli attacchi (3/8", in pollici) e metti a confronto le quote A, B, C e D del disegno con il pezzo smontato.
Regola la velocità in entrambi i sensi? No: regola in una direzione sola e nell'altra lascia il flusso libero.
La regolazione resta sempre la stessa? Non essendo compensata, dipende dalla pressione e dalla viscosità dell'olio, quindi può variare con le condizioni di lavoro.
Va bene per il mio trattore? I dati non indicano macchine specifiche: conta che attacchi, pressione e portata dell'impianto siano compatibili con quelli della valvola.
Nella tabella trovi tutti i dati della valvola; le quote A, B, C e D si leggono sul disegno tecnico e vanno confrontate con il pezzo da sostituire.
| Marca | Tognella |
| Tipo | Valvola strozzamento |
| Pressione massima | 300 bar |
| Portata | 45 l/min |
| Filettatura femmina | 3/8" |
| Filettatura maschio | 3/8" |
| Linea | Refluid |
| Tipo filetto | Pollici |
| Quota A | 73 mm |
| Quota B | 24 mm |
| Quota C | 36 mm |
| Quota D | 32 mm |
| Uso | Agricoltura |
| Peso | 0,33 kg |
Se hai dubbi sul pezzo da sostituire, confronta attacchi e quote con quello che smonti: è il controllo più sicuro prima di scegliere.
