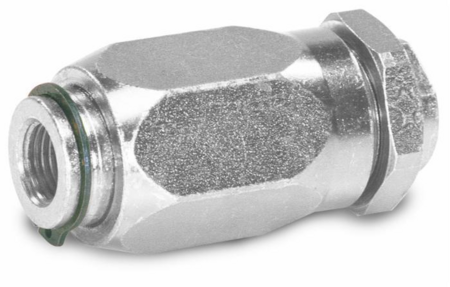

Questa valvola di strozzamento unidirezionale Tognella, della linea Refluid, serve a regolare la velocità di un attuatore in un solo senso di marcia, lasciando libero il passaggio dell'olio nel senso opposto. È un componente oleodinamico pensato per l'uso in agricoltura.
Lavora fino a 350 bar di pressione massima con una portata di 45 l/min. Ha filettatura femmina e filettatura maschio da 1/2", in pollici, e pesa 0,484 kg.
Prima di ordinare, confronta le quote A, B, C e D con il pezzo che devi sostituire: si leggono sul disegno tecnico fra le immagini. Controlla poi che il filetto sia da 1/2" in pollici, così da non avere sorprese con i raccordi già montati.
Poiché la valvola non è compensata, la velocità dell'attuatore può cambiare al variare della temperatura e della viscosità dell'olio. Dopo il montaggio conviene regolarla con calma e verificare che non ci siano perdite ai raccordi.
Come faccio a sapere se è la misura giusta? Confronta le quote del disegno tecnico con il tuo pezzo e verifica che gli attacchi siano da 1/2" in pollici, sia maschio sia femmina.

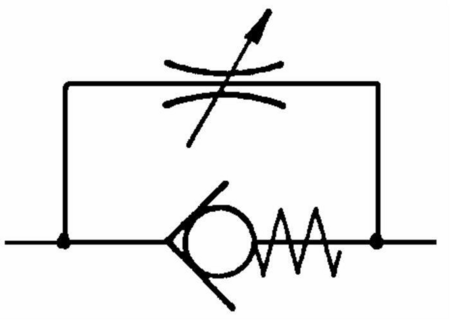

Regola la velocità in entrambe le direzioni? No: regola in una direzione e consente il flusso libero nell'altra.
La velocità resta sempre uguale? Non essendo compensata, la regolazione dipende dalla pressione e dalla viscosità dell'olio, quindi può variare con le condizioni di lavoro.
Va bene per il mio trattore? I dati non indicano macchine specifiche: confronta le misure, la portata e la pressione con quelle del tuo impianto.
Nella tabella trovi i dati della valvola; le quote si confrontano con il disegno tecnico.
| Marca | Tognella |
| Tipo | Valvola strozzamento |
| Pressione massima | 350 bar |
| Portata | 45 l/min |
| Filettatura femmina | 1/2" |
| Filettatura maschio | 1/2" |
| Linea | Refluid |
| Tipo filetto | Pollici |
| Quota A | 83 mm |
| Quota B | 30 mm |
| Quota C | 46 mm |
| Quota D | 41 mm |
| Uso | Agricoltura |
| Peso | 0,484 kg |
Se devi sostituire una valvola esistente, smontala e mettila accanto a questa per confrontare quote e attacchi: è il modo più sicuro per scegliere il pezzo giusto.
