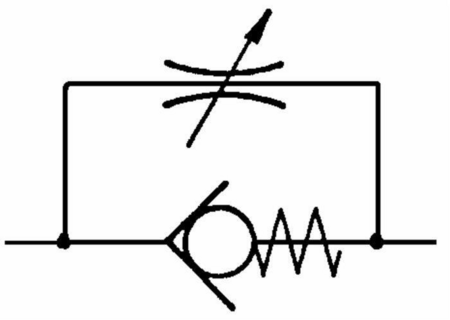

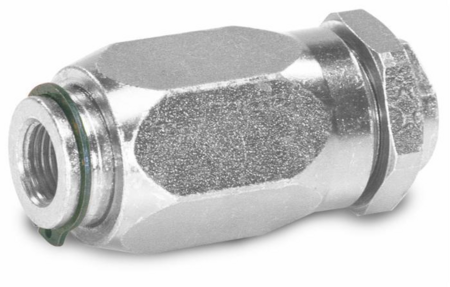

Questa valvola di strozzamento unidirezionale Tognella, della linea Refluid, serve a regolare la velocità di un attuatore in una sola direzione, lasciando il flusso libero nell'altra. È pensata per l'uso in agricoltura, sugli impianti oleodinamici di trattori e macchine agricole.
Ha un attacco con filettatura femmina 1/4" e uno con filettatura maschio 1/4", entrambi in pollici. Regge una pressione massima di 350 bar con una portata di 15 l/min; il peso è di 0,27 kg.
La valvola non è compensata alla pressione: la regolazione dipende quindi dalla pressione e dalla viscosità dell'olio. Se le condizioni dell'impianto cambiano, cambia anche la velocità dell'attuatore, e conviene ripassare la regolazione.
Se sostituisci un pezzo esistente, confronta le quote sul disegno tecnico con quello che hai smontato e controlla che i filetti siano in pollici come questi. Al montaggio verifica il senso del flusso e, a impianto in pressione, che non ci siano perdite.
Come verifico che sia la misura giusta? Metti a confronto le quote A, B, C e D del disegno con il pezzo da sostituire e controlla che i due attacchi siano da 1/4".
Regola la velocità in entrambi i sensi? No: regola in una direzione e nell'altra lascia passare l'olio liberamente.
La velocità resta sempre la stessa? Non necessariamente: essendo una valvola non compensata, la regolazione varia con la pressione e con la viscosità dell'olio.
Va bene per il mio trattore? Dipende dal tuo impianto: confronta attacchi, pressione e portata con quelli del circuito su cui va montata.
Nella tabella trovi i dati del pezzo; le quote si confrontano con il disegno tecnico tra le immagini.
| Marca | Tognella |
| Tipo | Valvola strozzamento |
| Pressione massima | 350 bar |
| Portata | 15 l/min |
| Filettatura femmina | 1/4" |
| Filettatura maschio | 1/4" |
| Linea | Refluid |
| Tipo filetto | Pollici |
| Quota A | 62 mm |
| Quota B | 19 mm |
| Quota C | 33,5 mm |
| Quota D | 30 mm |
| Uso | Agricoltura |
| Peso | 0,27 kg |
Se hai dubbi sugli attacchi o sulla portata del tuo impianto, confronta i valori con il pezzo originale prima di ordinare.
