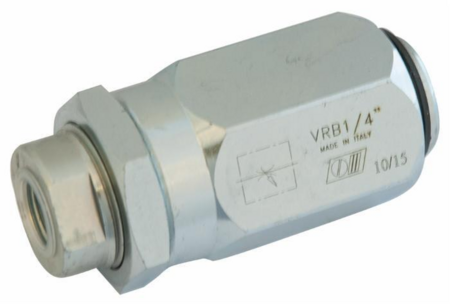

Questa valvola di strozzamento bidirezionale AMA Refluid serve a regolare la velocità di un attuatore idraulico, in entrambe le direzioni di movimento. Appartiene alla linea Refluid e ha un'destinazione agricola.
Lavora fino a 300 bar di pressione massima con una portata di 45 l/min. Gli attacchi sono filettati in pollici: 3/8" femmina da un lato e 3/8" maschio dall'altro.
La valvola non è compensata alla pressione: la regolazione dipende dalla pressione e dalla viscosità dell'olio. Se cambiano il carico o la temperatura dell'olio, la velocità dell'attuatore può quindi variare, e conviene tenerne conto in fase di taratura.

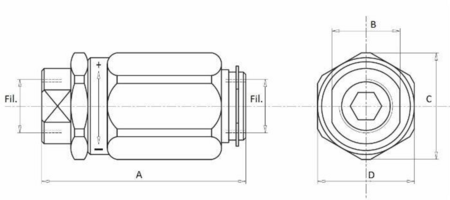

Prima di ordinare, controlla il filetto dei raccordi sul tuo circuito e confronta le quote A, B, C e D, che si leggono sul disegno tecnico, con l'ingombro del pezzo da sostituire. Dopo il montaggio verifica che non ci siano perdite di olio.
Come verifico che sia la misura giusta? Controlla che i filetti 3/8" corrispondano ai tuoi raccordi e confronta le quote del disegno con la valvola che smonti.

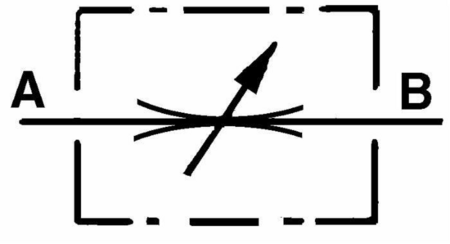

Regola la velocità in entrambi i sensi? Sì, è una valvola bidirezionale: permette di regolare la velocità dell'attuatore in entrambe le direzioni.
La velocità resta costante al variare del carico? No: non essendo compensata, la regolazione dipende dalla pressione e dalla viscosità dell'olio.
Nella tabella trovi i dati del produttore; le quote si confrontano con il disegno tecnico.
| Marca | AMA Refluid |
| Tipo | Valvola strozzamento |
| Pressione massima | 300 bar |
| Portata | 45 l/min |
| Filettatura femmina | 3/8" |
| Filettatura maschio | 3/8" |
| Linea | Refluid |
| Tipo filetto | Pollici |
| Quota A | 73 mm |
| Quota B | 24 mm |
| Quota C | 36 mm |
| Quota D | 32 mm |
| Uso | Agricoltura |
| Peso | 0,312 kg |
Se hai dubbi sulla compatibilità con il tuo impianto, confronta pressione, portata e attacchi con quelli del componente originale prima di sostituirlo.
