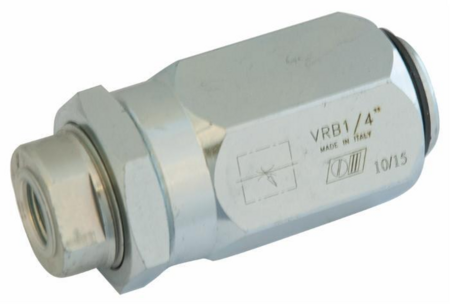

Questa valvola di strozzamento della linea Refluid di AMA Refluid serve a regolare la velocità di un attuatore idraulico, in entrambe le direzioni di movimento. Si usa nell'impianto oleodinamico di trattori e macchine agricole.
Lavora fino a una pressione massima di 300 bar con una portata di 20 l/min. Ha un attacco con filettatura femmina 1/4" e uno con filettatura maschio 1/4", entrambi a filetto in pollici.

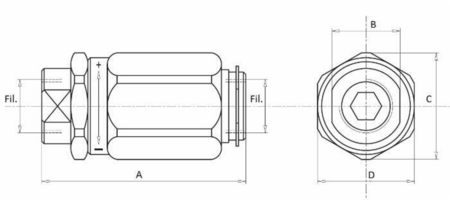

Prima di ordinare controlla il filetto dei raccordi dell'impianto: deve essere in pollici e corrispondere a quello indicato. Confronta poi le quote A, B, C e D riportate sul disegno tecnico con l'ingombro disponibile e con il pezzo che stai sostituendo.
Questa valvola non è compensata alla pressione: la regolazione del flusso dipende quindi dalla pressione e dalla viscosità dell'olio. La velocità dell'attuatore può cambiare al variare di queste condizioni, e conviene provarla con l'impianto in temperatura di lavoro.

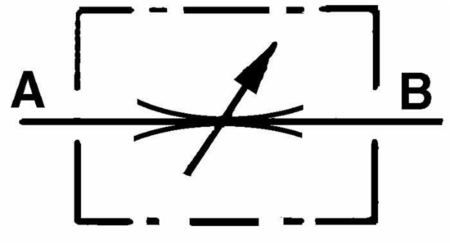

Regola la velocità in entrambi i sensi? Sì, è una valvola di strozzamento bidirezionale: agisce sul movimento dell'attuatore in entrambe le direzioni.
La velocità resta sempre la stessa? Non necessariamente. Non essendo compensata, la regolazione dipende dalla pressione e dalla viscosità dell'olio, quindi può variare con le condizioni dell'impianto.
Come verifico che sia la misura giusta? Controlla che il filetto sia da 1/4" in pollici e confronta le quote del disegno tecnico con il pezzo smontato.
Va bene per il mio trattore? I dati non indicano modelli di macchine specifici: verifica la compatibilità confrontando attacchi, portata e pressione con quelli del tuo impianto.
Nella tabella trovi tutti i dati del produttore; le quote A, B, C e D si leggono sul disegno tecnico e vanno confrontate con il pezzo da sostituire.
| Marca | AMA Refluid |
| Tipo | Valvola strozzamento |
| Pressione massima | 300 bar |
| Portata | 20 l/min |
| Filettatura femmina | 1/4" |
| Filettatura maschio | 1/4" |
| Linea | Refluid |
| Tipo filetto | Pollici |
| Quota A | 66,5 mm |
| Quota B | 19 mm |
| Quota C | 34 mm |
| Quota D | 30 mm |
| Uso | Agricoltura |
| Peso | 0,266 kg |
Se hai dubbi sulla scelta, confronta i valori di pressione, portata e filetto con quelli dell'impianto da riparare: sono i tre dati da far coincidere.
