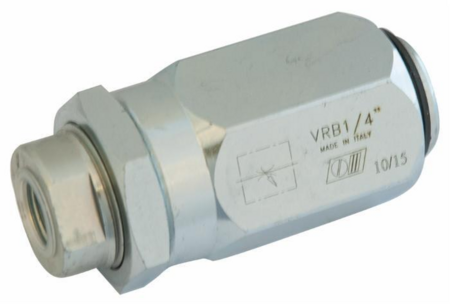

Questa valvola di strozzamento bidirezionale AMA Refluid serve a regolare la velocità di un attuatore in entrambe le direzioni, nei circuiti oleodinamici di trattori e macchine agricole. Appartiene alla linea Refluid ed è pensata per l'uso in agricoltura.
Lavora fino a una pressione massima di 300 bar con una portata di 70 l/min. Gli attacchi sono filettati in pollici: 1/2" femmina da un lato e 1/2" maschio dall'altro. Pesa 0,456 kg.

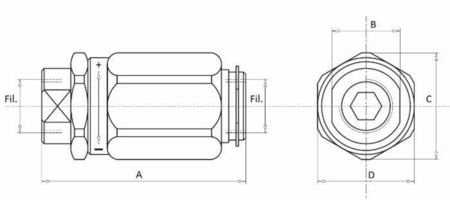

Prima di ordinare, confronta le quote A, B, C e D del disegno tecnico con quelle del pezzo che devi sostituire, e controlla che il filetto sia lo stesso, in pollici. Poiché la valvola non è compensata alla pressione, la velocità raggiunta può cambiare se cambiano il carico o la temperatura dell'olio: dopo il montaggio conviene verificare il movimento dell'attuatore e ritoccare la regolazione se serve.
Monta la valvola a impianto scarico e senza pressione, e dopo la prima messa in funzione controlla che i raccordi non perdano.
Come verifico che sia la misura giusta? Confronta le quote del disegno con il pezzo smontato e controlla che gli attacchi siano da 1/2", uno femmina e uno maschio.
La velocità resta sempre uguale? No: la valvola non è compensata alla pressione, quindi la regolazione dipende dalla pressione e dalla viscosità dell'olio.

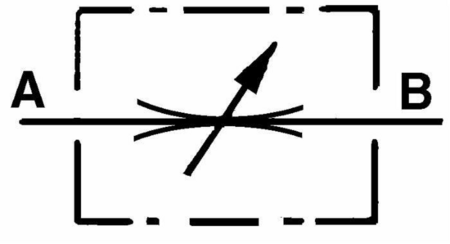

Regola in entrambe le direzioni? Sì, è una valvola bidirezionale e agisce sull'attuatore in entrambi i sensi di movimento.
Nella tabella trovi i dati completi; le quote A, B, C e D si leggono sul disegno tecnico e vanno confrontate con il pezzo da sostituire.
| Marca | AMA Refluid |
| Tipo | Valvola strozzamento |
| Pressione massima | 300 bar |
| Portata | 70 l/min |
| Filettatura femmina | 1/2" |
| Filettatura maschio | 1/2" |
| Linea | Refluid |
| Tipo filetto | Pollici |
| Quota A | 80 mm |
| Quota B | 27 mm |
| Quota C | 42 mm |
| Quota D | 38 mm |
| Uso | Agricoltura |
| Peso | 0,456 kg |
Se hai dubbi sull'attacco o sull'impianto, confronta con cura le misure con il tuo pezzo originale prima di procedere con l'acquisto.
