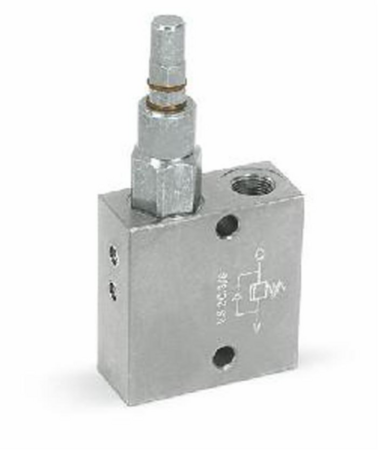

Questa valvola di sequenza ad azione diretta AMA Refluid serve a far lavorare due cilindri uno dopo l'altro: quando la pressione raggiunge il valore di taratura la valvola si apre e alimenta un secondo attuatore. Ha una valvola di ritegno che lascia passare liberamente il flusso nel verso opposto.
Gli attacchi sono da 3/8", con filettatura femmina e maschio, filetto in pollici. Regge una pressione massima di 350 bar con una portata di 35 l/min. Pesa 1,172 kg.
La valvola è indicata negli impianti in cui la pressione sull'attuatore secondario è limitata, perché le pressioni si sommano. Prima di ordinare, controlla che pressione e portata dell'impianto restino entro i valori indicati.
Se devi sostituire un pezzo esistente, confronta le quote con quelle del disegno tecnico e verifica che il filetto sia lo stesso. Dopo il montaggio controlla che non ci siano perdite d'olio.
A cosa serve una valvola di sequenza? Fa lavorare due cilindri in successione: il secondo parte quando il valore di taratura è raggiunto.
Che filetto hanno gli attacchi? Sono da 3/8", uno femmina e uno maschio, con filetto in pollici.
Come verifico che sia il pezzo giusto? Confronta le quote del disegno tecnico con quelle del pezzo smontato e controlla il filetto degli attacchi.
Posso usarla con pressioni alte sul secondo attuatore? No: la valvola è indicata dove la pressione sull'attuatore secondario è limitata, perché le pressioni si sommano.

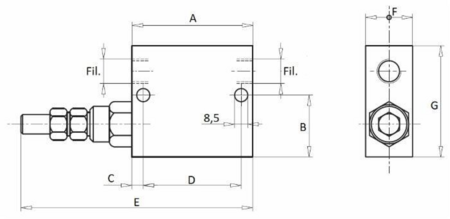

Le quote da A a G si leggono sul disegno tecnico: confrontale con il pezzo da sostituire.
| Marca | AMA Refluid |
| Tipo | Valvola di sequenza |
| Pressione massima | 350 bar |
| Portata | 35 l/min |
| Filettatura femmina | 3/8" |
| Filettatura maschio | 3/8" |
| Linea | Refluid |
| Tipo filetto | Pollici |
| Quota A | 74 mm |
| Quota B | 39 mm |
| Quota C | 7 mm |
| Quota D | 55 mm |
| Quota E | 146 mm |
| Quota F | 30 mm |
| Quota G | 70 mm |
| Uso | Agricoltura |
| Peso | 1,172 kg |
Se hai dubbi sul confronto delle misure o sull'impianto, verifica con il pezzo originale in mano prima di montare.
