Valvola di massima pressione incrociata antiurto AMA Refluid, attacchi 3/8", 180 bar, 45 l/min

BARCODE:
8023453283303
DISPONIBILI:
0

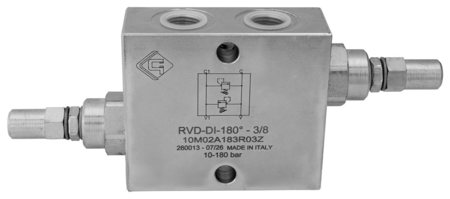

  • Valvola di massima pressione incrociata (antiurto) da 3/8” AMA Refluid

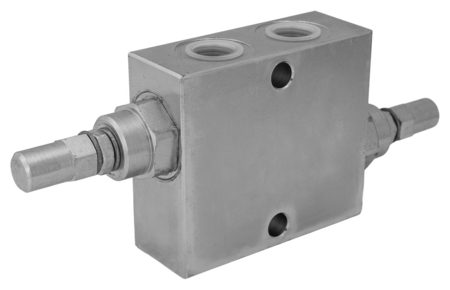

  • Valvola di massima pressione incrociata (antiurto) da 3/8” AMA Refluid – vista 2

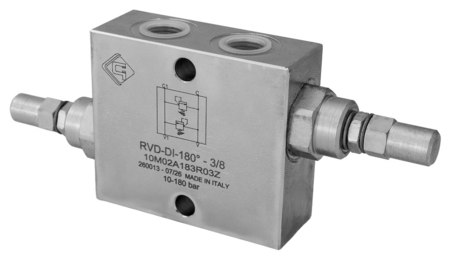

  • Valvola di massima pressione incrociata (antiurto) da 3/8” AMA Refluid – vista 3

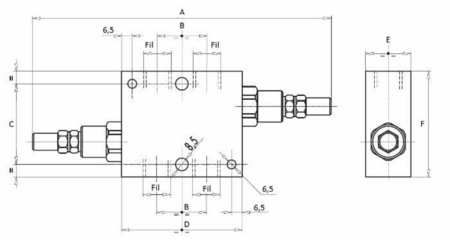

  • Valvola di massima pressione incrociata (antiurto) da 3/8” AMA Refluid – disegno tecnico con le quote
1 4
€83,90
€83,90
Spedizione rapida in tutta Italia. Consegna in 4-5 giorni lavorativi!
Pagamenti sicuri. Scegli il metodo di pagamento che preferisci!

Valvola di massima pressione incrociata antiurto AMA Refluid da 3/8"

Questa valvola di massima pressione incrociata della linea Refluid di AMA Refluid è pensata per i circuiti oleodinamici di trattori e macchine agricole. È formata da due valvole di massima con scarico incrociato e limita la pressione in entrambi i rami di un attuatore o di un motore idraulico, fino al valore di taratura.

Lavora fino a una pressione massima di 180 bar con una portata di 45 l/min. Gli attacchi sono filettati in pollici, 3/8" sia femmina sia maschio, e il peso dichiarato è di 1,15 kg.

  • Scarico incrociato: due valvole di massima nello stesso corpo, una per ciascun ramo del circuito.
  • Funzione antiurto: si usa come valvola antishock su attuatori e motori idraulici.
  • Due tarature: permette di regolare i due rami del circuito a valori di pressione diversi.
  • Pressione e portata: 180 bar e 45 l/min sono i valori massimi da rispettare nell'impianto.
  • Attacchi: filettatura 3/8" femmina e 3/8" maschio, in pollici.

Come verificare che sia il pezzo giusto

Prima di ordinare controlla il filetto degli attacchi sull'impianto e confronta pressione e portata con quelle del circuito in cui va montata. Se stai sostituendo una valvola esistente, metti a confronto le quote del disegno tecnico con quelle del pezzo smontato.

Dopo il montaggio, verifica la taratura con l'impianto in pressione e controlla che non ci siano perdite di olio dai raccordi.

Domande frequenti

Come verifico che sia la misura giusta?
Confronta le quote A-F del disegno tecnico con la valvola che smonti e controlla che gli attacchi siano da 3/8" in pollici.

Va bene per il mio trattore?
I dati non indicano modelli di macchine compatibili. Conta che filetti, pressione e portata siano adatti al tuo circuito idraulico, quindi confronta le misure con il pezzo originale.

A cosa serve la funzione antiurto?
Limita la pressione in entrambi i rami di un attuatore o di un motore idraulico, al valore di taratura impostato.

Specifiche tecniche

Le quote indicate in tabella si leggono sul disegno tecnico: confrontale con quelle del pezzo da sostituire.

Marca AMA Refluid
Tipo Valvola di massima pressione
Pressione massima 180 bar
Portata 45 l/min
Filettatura femmina 3/8"
Filettatura maschio 3/8"
Linea Refluid
Tipo filetto Pollici
Quota A 176 mm
Quota B 33 mm
Quota C 54 mm
Quota D 80 mm
Quota E 30 mm
Quota F 70 mm
Uso Agricoltura
Peso 1,15 kg

Se hai dubbi sulla taratura dei due rami o sull'abbinamento con il tuo impianto, confronta i dati con quelli della valvola originale prima di ordinare.
