Valvola di massima pressione AMA Refluid con volantino, filetto 1/2", 180 bar, 70 l/min

BARCODE:
8023453244113
DISPONIBILI:
3
  • Valvola di massima pressione da 1/2" con volantino AMA Refluid

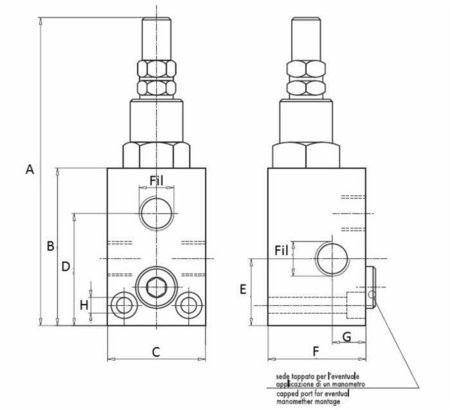

  • Valvola di massima pressione da 1/2" con volantino AMA Refluid – disegno tecnico con le quote
  • Valvola di massima pressione da 1/2" con volantino AMA Refluid – disegno tecnico con le quote 2
1 3
€79,47
€79,47
Spedizione rapida in tutta Italia. Consegna in 4-5 giorni lavorativi!
Pagamenti sicuri. Scegli il metodo di pagamento che preferisci!

Valvola di massima pressione AMA Refluid con volantino, 180 bar

Questa valvola di massima pressione AMA Refluid serve a limitare la pressione di un circuito idraulico al valore di taratura. Quando la pressione lo raggiunge, la valvola si apre e scarica, così la pressione non sale oltre. È pensata per l'uso in agricoltura.

Lavora fino a 180 bar con una portata di 70 l/min. Gli attacchi sono in filetto 1/2", sia femmina sia maschio, con filetto in pollici. Il volantino permette di intervenire sulla regolazione.

  • Pressione massima: 180 bar, il limite di lavoro da confrontare con quello del tuo impianto.
  • Portata: 70 l/min, da verificare rispetto alla portata del circuito.
  • Attacchi: filettatura femmina 1/2" e filettatura maschio 1/2", entrambe in pollici.
  • Volantino: per la regolazione della taratura.
  • Linea: Refluid, per componenti oleodinamici.
  • Peso: 1,058 kg.

Come verificare che sia quella giusta

Prima di ordinare controlla il filetto degli attacchi sul circuito in cui va inserita: è in pollici, quindi non va confuso con un filetto metrico. Confronta poi le quote A, B, C, D, E, F, G e h del disegno tecnico con l'ingombro disponibile e con il pezzo da sostituire.

In montaggio usa attrezzi adatti, serra gli attacchi senza forzare e, dopo la taratura, controlla che non ci siano perdite d'olio con l'impianto in pressione.

Domande frequenti

Come verifico che sia la misura giusta? Confronta le quote del disegno con la valvola che smonti e controlla che il filetto sia 1/2" in pollici.

A cosa serve il volantino? Il volantino è la regolazione della valvola, che limita la pressione al valore di taratura impostato.

Va bene per il mio impianto? Dipende dal circuito: verifica che la pressione massima di 180 bar e la portata di 70 l/min siano compatibili con i valori del tuo impianto.

Specifiche tecniche

Nella tabella trovi i valori del pezzo; le quote si leggono sul disegno tecnico e vanno confrontate con la valvola da sostituire.

Marca AMA Refluid
Tipo Valvola di massima pressione
Pressione massima 180 bar
Portata 70 l/min
Filettatura femmina 1/2"
Filettatura maschio 1/2"
Linea Refluid
Tipo filetto Pollici
Quota A 139 mm
Quota B 77 mm
Quota C 45 mm
Quota D 54 mm
Quota E 29,5 mm
Quota F 45 mm
Quota G 17,5 mm
Quota h 6,5 mm
Uso Agricoltura
Peso 1,058 kg

Se hai dubbi sul filetto o sulla portata, confronta i dati con quelli del tuo circuito prima di scegliere.
