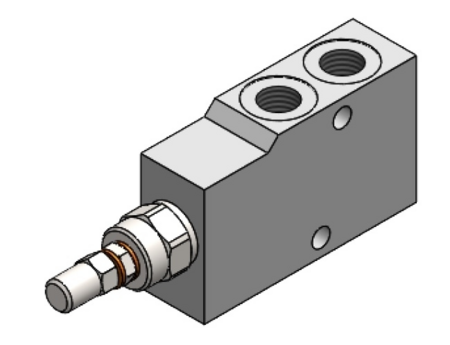

Questa è una valvola di blocco e controllo discesa (overcenter) a semplice effetto della marca AMA Refluid, per impianti oleodinamici di trattori e macchine agricole. Serve a controllare il movimento e il blocco dell'attuatore in una sola direzione, così il carico scende in modo controllato e non viene trascinato dal proprio peso.
Ha filetto maschio 3/8" (filetto in pollici), regge una pressione massima di 350 bar e una portata di 35 l/min. Il rapporto di pilotaggio è 4,25:1.

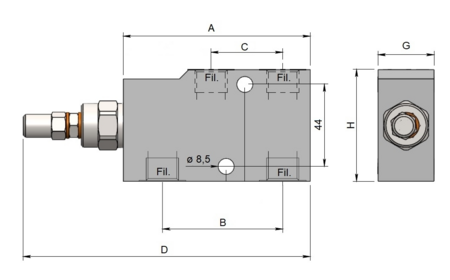

Prima di ordinare confronta le quote A, B, C, D, G e h con il pezzo che stai sostituendo: si leggono sul disegno tecnico fra le immagini. Controlla poi che il filetto in pollici sia lo stesso del tuo impianto e che pressione e portata non superino i valori indicati.
Al montaggio verifica che i raccordi siano puliti e ben serrati, e dopo le prime manovre controlla che non ci siano perdite d'olio.
Come verifico che sia la misura giusta? Metti a confronto le quote del disegno con il pezzo smontato e controlla che il filetto maschio sia 3/8" in pollici.
Va bene per il mio trattore? I dati non indicano macchine specifiche: la strada sicura è confrontare attacco, quote, pressione e portata con la valvola originale.
Che cosa significa semplice effetto? Che la valvola lavora sull'attuatore in una sola direzione, quella della discesa controllata del carico.
Nella tabella trovi tutti i dati del pezzo; le quote si confrontano con il disegno tecnico.
| Marca | AMA Refluid |
| Tipo | Semplice effetto |
| Pressione massima | 350 bar |
| Portata | 35 l/min |
| Filettatura maschio | 3/8" |
| Tipo filetto | Pollici |
| Quota A | 100 mm |
| Quota B | 60 mm |
| Quota C | 30 mm |
| Quota D | 153,5 mm |
| Quota G | 30 mm |
| Quota h | 60 mm |
| Uso | Agricoltura |
| Peso | 1,194 kg |
Se hai dubbi sul confronto con la tua valvola, controlla con attenzione filetto e quote prima di ordinare: sono i dati che decidono se il pezzo è quello giusto.
