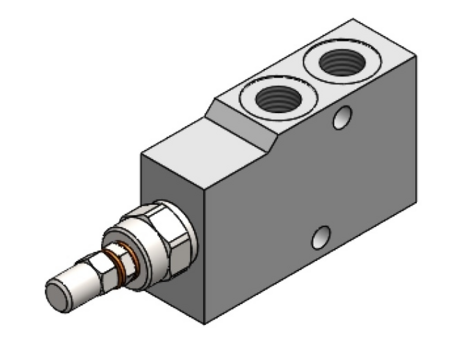

Questa valvola overcenter AMA Refluid a semplice effetto controlla il movimento e il blocco dell'attuatore in una sola direzione. Serve per far scendere il carico in modo controllato: il carico non sfugge trascinato dal proprio peso, perché la valvola non consente alcuna cavitazione dell'attuatore.
Ha filettatura maschio 1/2" (filetto in pollici), regge una pressione massima di 350 bar e una portata di 50 l/min. Il rapporto di pilotaggio è 4,25:1. Pesa 1,13 kg.

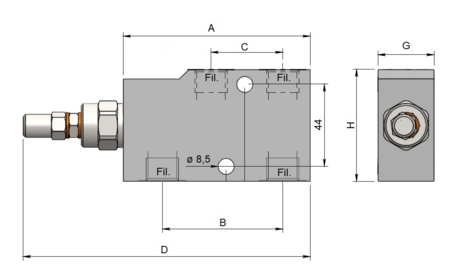

Prima di ordinare confronta le quote A, B, C, D, G e h con quelle della valvola che smonti: si leggono sul disegno tecnico fra le immagini. Controlla anche che il filetto sia 1/2" in pollici e che pressione e portata del tuo impianto rientrino nei valori indicati.
In montaggio assicurati che l'impianto sia scarico e che i raccordi siano puliti, così non entrano impurità nel circuito.
Come verifico che sia la misura giusta? Metti a confronto le quote del disegno con la valvola da sostituire e controlla il filetto maschio 1/2".
Va bene per il mio trattore? I dati non indicano macchine specifiche: la scelta si fa confrontando attacco, quote, pressione e portata con il pezzo originale.
A cosa serve il rapporto di pilotaggio 4,25:1? È il dato di taratura della valvola; confrontalo con quello del pezzo che sostituisci.
Nella tabella trovi tutti i dati della valvola; le quote si confrontano con il disegno tecnico.
| Marca | AMA Refluid |
| Tipo | Semplice effetto |
| Pressione massima | 350 bar |
| Portata | 50 l/min |
| Filettatura maschio | 1/2" |
| Tipo filetto | Pollici |
| Quota A | 100 mm |
| Quota B | 65 mm |
| Quota C | 36 mm |
| Quota D | 153,5 mm |
| Quota G | 30 mm |
| Quota h | 60 mm |
| Uso | Agricoltura |
| Peso | 1,13 kg |
Se hai dubbi sulla scelta, confronta le misure con il pezzo originale prima di ordinare: è il modo più sicuro per trovare la valvola giusta.
