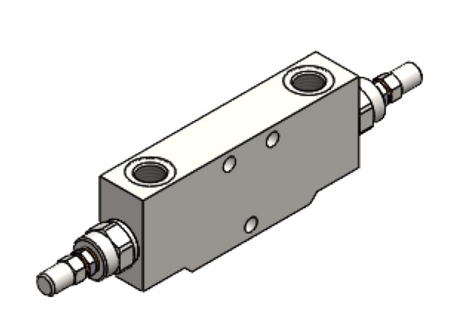

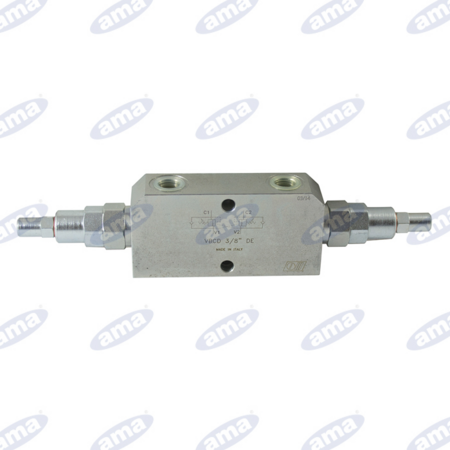

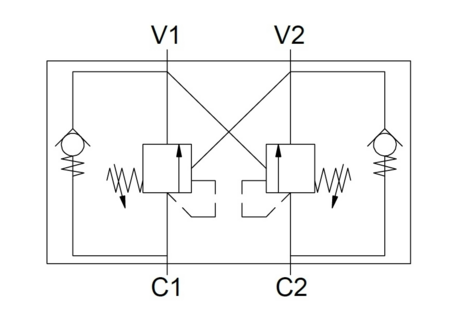

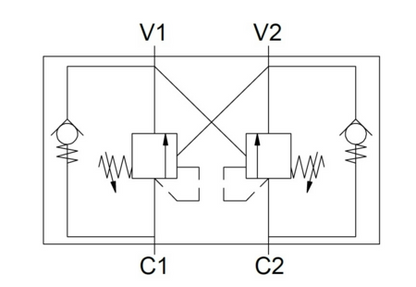

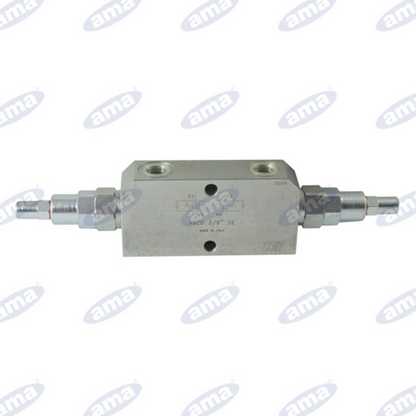

Questa valvola di blocco e controllo discesa (overcenter) della linea Refluid di AMA Refluid è di tipo doppio effetto e serve a controllare il movimento e il blocco di un attuatore idraulico in entrambe le direzioni, in ambito agricolo.
Ha filettatura maschio 3/8" in pollici e lavora fino a 350 bar con una portata di 35 l/min. Il rapporto di pilotaggio è 4,25:1.
Prima di ordinare controlla il filetto e l'attacco della valvola che stai sostituendo: il tipo di filetto è in pollici e va ricopiato con attenzione. Confronta poi le quote riportate sul disegno tecnico con il pezzo smontato, così verifichi l'ingombro prima del montaggio.
Controlla che pressione e portata del tuo impianto rientrino nei valori indicati.

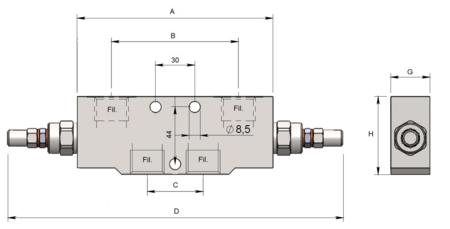

Come verifico che sia la misura giusta? Confronta le quote A, B, C, D, G e h del disegno con la valvola che smonti e controlla che il filetto sia 3/8".
Va bene per il mio trattore? Non possiamo indicare una compatibilità con modelli specifici: conta che attacco, pressione e portata corrispondano al tuo impianto.
A cosa serve il rapporto di pilotaggio 4,25:1? È il valore indicato dal produttore per questa valvola; confrontalo con quello del pezzo originale, se lo conosci.
Nella tabella trovi i dati completi; le quote si leggono sul disegno tecnico e vanno confrontate con il pezzo da sostituire.
| Marca | AMA Refluid |
| Tipo | Doppio effetto |
| Pressione massima | 350 bar |
| Portata | 35 l/min |
| Filettatura maschio | 3/8" |
| Linea | Refluid |
| Tipo filetto | Pollici |
| Quota A | 150 mm |
| Quota B | 110 mm |
| Quota C | 50 mm |
| Quota D | 257 mm |
| Quota G | 30 mm |
| Quota h | 60 mm |
| Uso | Agricoltura |
| Peso | 1,724 kg |
Se hai dubbi sull'attacco o sulle quote, confronta il pezzo con la valvola da sostituire prima dell'acquisto.
