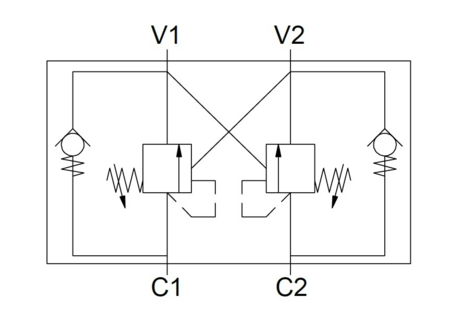

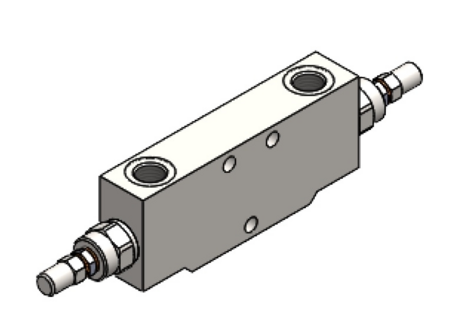

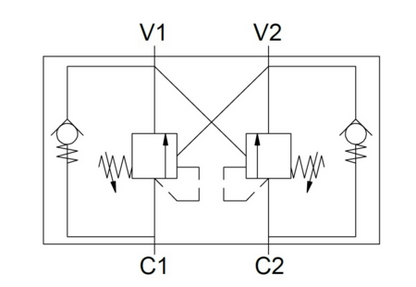

Questa è una valvola di blocco e controllo discesa (overcenter) a doppio effetto della linea Refluid di AMA Refluid, pensata per l'impiego in agricoltura. Serve a controllare il movimento e il blocco dell'attuatore in entrambe le direzioni.
Con la discesa controllata il carico non sfugge trascinato dal proprio peso, perché la valvola non consente alcuna cavitazione dell'attuatore. Lavora fino a 350 bar con una portata di 50 l/min; il filetto è maschio 1/2".

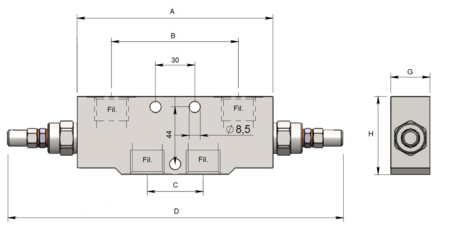

Prima di acquistare controlla il filetto degli attacchi sul tuo impianto e verifica che pressione e portata siano adatte al circuito. Le quote A, B, C, D, G e h si leggono sul disegno tecnico: confrontale con lo spazio a disposizione e con il pezzo che devi sostituire.
In fase di montaggio lavora con l'impianto scarico e pulisci bene gli attacchi. Dopo la messa in funzione controlla che non ci siano perdite.
Come verifico che sia la misura giusta? Confronta il filetto 1/2" e le quote del disegno tecnico con la valvola che smonti.
Che cosa fa una valvola overcenter? Controlla il movimento e blocca l'attuatore nelle due direzioni, così il carico in discesa non sfugge trascinato dal proprio peso.
Va bene per il mio trattore? I dati non indicano macchine specifiche: verifica che filetto, portata e pressione corrispondano al tuo impianto.
Nella tabella trovi tutti i valori del produttore; le quote si confrontano con il disegno tecnico.
| Marca | AMA Refluid |
| Tipo | Doppio effetto |
| Pressione massima | 350 bar |
| Portata | 50 l/min |
| Filettatura maschio | 1/2" |
| Linea | Refluid |
| Tipo filetto | Pollici |
| Quota A | 150 mm |
| Quota B | 110 mm |
| Quota C | 50 mm |
| Quota D | 257 mm |
| Quota G | 30 mm |
| Quota h | 60 mm |
| Uso | Agricoltura |
| Peso | 1,688 kg |
Se hai dubbi su filetto o portata, confronta i dati con la valvola originale prima di ordinare.
