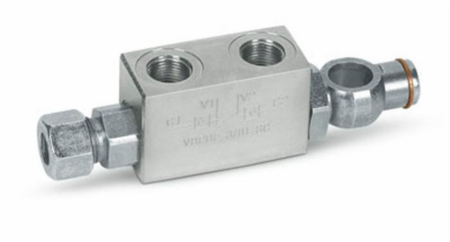

Questa valvola di blocco pilotata a doppio effetto della linea Refluid di AMA Refluid serve a mantenere in posizione un cilindro idraulico in entrambi i sensi. Ha attacchi con filettatura maschio da 3/8" e un occhio orientabile, con pilotaggio 1:5,5.
Lavora fino a 350 bar di pressione massima con una portata di 30 l/min. Il diametro degli attacchi è di 12 mm e il peso è di 0,65 kg.
Prima di ordinare controlla che il filetto e il diametro degli attacchi corrispondano a quelli dell'impianto. Se devi sostituire una valvola esistente, confronta le quote del disegno tecnico con il pezzo che smonti: così verifichi ingombri e posizione degli attacchi.
Al montaggio pulisci bene i raccordi e serra senza forzare i filetti. Dopo l'installazione controlla che non ci siano perdite d'olio sotto pressione.
Come verifico che sia la misura giusta?
Confronta le quote del disegno con la valvola da sostituire e controlla che il filetto sia da 3/8" in pollici.
Va bene per il mio trattore?
I dati non indicano macchine specifiche: la scelta dipende dagli attacchi e dai valori di pressione e portata del tuo impianto, da confrontare con quelli di questa valvola.
Che cosa significa pilotaggio?
La valvola resta chiusa in un senso finché non viene applicata la pressione di pilotaggio, come indicato per questo modello.

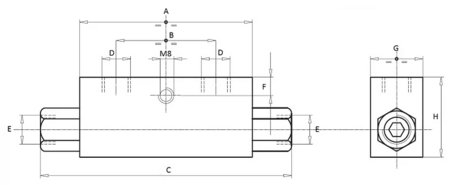

Le quote indicate in tabella si leggono sul disegno tecnico: confrontale con quelle del pezzo da sostituire.
| Marca | AMA Refluid |
| Tipo | Valvola di blocco doppio effetto |
| Pressione massima | 350 bar |
| Portata | 30 l/min |
| Filettatura maschio | 3/8" |
| Linea | Refluid |
| Tipo filetto | Pollici |
| Diametro attacchi | 12 mm |
| Quota A | 64 mm |
| Quota B | 36 mm |
| Quota C | 106 mm |
| Quota D | 3/8" |
| Quota E | 12L - 3/8" |
| Quota F | 136 mm |
| Quota G | 30 mm |
| Quota h | 40 mm |
| Uso | Agricoltura |
| Peso | 0,65 kg |
Se hai dubbi sulla scelta, confronta le misure con il pezzo originale prima di acquistare.
