Valvola di blocco pilotata doppio effetto AMA Refluid, attacchi 12L per tubo ø 12 mm, 350 bar, 30 l/min

BARCODE:
8023453042023
DISPONIBILI:
3

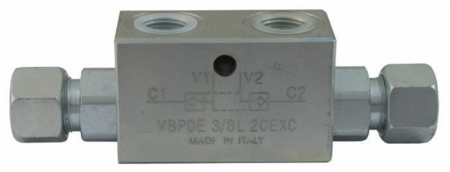

  • Valvola di blocco doppio effetto da 3/8" con attacchi 12L AMA Refluid

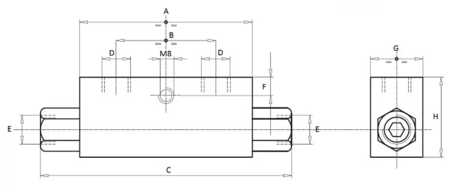

  • Valvola di blocco doppio effetto da 3/8" con attacchi 12L AMA Refluid – disegno tecnico con le quote
1 2
€37,52
€37,52
Spedizione rapida in tutta Italia. Consegna in 4-5 giorni lavorativi!
Pagamenti sicuri. Scegli il metodo di pagamento che preferisci!

Valvola di blocco doppio effetto AMA Refluid con attacchi 12L

Questa valvola di blocco pilotata a doppio effetto della linea Refluid di AMA Refluid serve a tenere fermo un cilindro idraulico in entrambi i sensi. Lascia passare l'olio in una direzione e lo blocca in quella opposta, finché non arriva la pressione di pilotaggio.

Ha filettatura maschio da 3/8" e attacchi 12L, pensati per inserire direttamente il tubino da ø 12 mm. Regge una pressione massima di 350 bar con una portata di 30 l/min, e il pilotaggio è 1:5,5.

  • Blocco in entrambi i sensi: mantiene in posizione il cilindro collegato, sia in un verso sia nell'altro.
  • Pilotaggio 1:5,5: il flusso nel senso bloccato si libera quando si applica la pressione di pilotaggio.
  • Attacchi 12L: accolgono direttamente il tubino da 12 mm di diametro.
  • Filetto maschio 3/8" in pollici: da confrontare con quello dell'impianto su cui lavori.
  • 350 bar e 30 l/min: i valori di pressione massima e di portata da rispettare nell'impianto.

Come verificare che sia la valvola giusta

Prima di ordinare controlla il filetto e il tipo di attacco del pezzo che sostituisci: qui sono 3/8" in pollici e 12L. Le quote A, B, C, D, E, G e h si leggono sul disegno tecnico tra le immagini: confrontale con il pezzo smontato per essere sicuro dell'ingombro.

In montaggio verifica che pressione e portata dell'impianto non superino quelle indicate, e a prova fatta controlla che i raccordi non perdano.

Domande frequenti

Come verifico che sia la misura giusta? Confronta le quote del disegno tecnico, il filetto da 3/8" e gli attacchi 12L con la valvola che smonti.

Va bene per il mio trattore? I dati indicano come destinazione l'agricoltura, ma non elencano modelli di macchine. Confronta le misure con il pezzo originale e con i valori dell'impianto.

Che cosa fa la valvola quando non c'è pilotaggio? Consente il flusso in una direzione e lo impedisce in senso contrario, finché non si applica la pressione di pilotaggio.

Posso collegare un tubo da 12 mm? Sì, gli attacchi 12L sono fatti per inserire direttamente il tubino ø 12 mm.

Specifiche tecniche

Nella tabella trovi i dati della valvola. Le quote A, B, C, D, E, G e h vanno confrontate con il disegno tecnico.

Marca AMA Refluid
Tipo Valvola di blocco doppio effetto
Pressione massima 350 bar
Portata 30 l/min
Filettatura maschio 3/8"
Linea Refluid
Tipo filetto Pollici
Diametro attacchi 12 mm
Quota A 64 mm
Quota B 36 mm
Quota C 130 mm
Quota D 3/8"
Quota E 12L
Quota G 30 mm
Quota h 40 mm
Uso Agricoltura
Peso 0,627 kg

Se hai dubbi sul filetto o sull'attacco, confronta la valvola con il pezzo da sostituire prima di ordinare: è il controllo che evita più errori.
