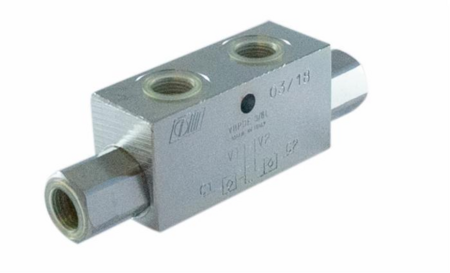

Questa valvola di blocco pilotata a doppio effetto della linea Refluid di AMA Refluid serve a tenere fermo un cilindro idraulico in entrambi i sensi. Il fluido passa in una direzione e nell'altra è fermo, finché non arriva la pressione di pilotaggio.
Lavora fino a 350 bar di pressione massima, con una portata di 35 l/min. Il pilotaggio è 1:5,5 e gli attacchi sono da 3/8", con filetto in pollici.
Prima di ordinare confronta le quote del disegno tecnico con quelle del pezzo che vuoi sostituire. Controlla poi che il filetto in pollici degli attacchi corrisponda a quello del tuo impianto.
In montaggio, verifica che i raccordi siano puliti e ben serrati. A impianto in pressione controlla che non ci siano perdite.
Come verifico che sia la misura giusta? Metti a confronto le quote del disegno con il pezzo smontato e controlla gli attacchi da 3/8".
Va bene per il mio trattore? Non possiamo indicare una compatibilità con modelli specifici. Conta che attacchi, pressione e portata siano quelli del tuo impianto.
A cosa serve il pilotaggio? Permette il flusso nel senso che altrimenti sarebbe bloccato, quando si applica la pressione di pilotaggio.

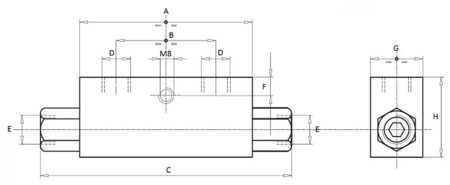

Nella tabella trovi tutte le misure. Le quote si leggono sul disegno tecnico e vanno confrontate con il pezzo da sostituire.
| Marca | AMA Refluid |
| Tipo | Valvola di blocco doppio effetto |
| Pressione massima | 350 bar |
| Portata | 35 l/min |
| Filettatura femmina | 3/8" |
| Filettatura maschio | 3/8" |
| Linea | Refluid |
| Tipo filetto | Pollici |
| Quota A | 80 mm |
| Quota B | 38 mm |
| Quota C | 128 mm |
| Quota D | 3/8" |
| Quota E | 3/8" |
| Quota F | 8 mm |
| Quota G | 30 mm |
| Quota h | 40 mm |
| Uso | Agricoltura |
| Peso | 0,736 kg |
Se hai dubbi sulle misure, confronta con cura le quote con il pezzo originale prima di acquistare.
