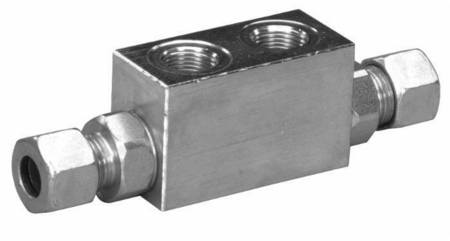

Questa valvola di blocco pilotata a doppio effetto della linea Refluid di AMA serve a mantenere fermo un cilindro idraulico in entrambi i sensi di movimento. Ha il filetto maschio 1/4" e gli attacchi 12L, pensati per inserire direttamente un tubino da 12 mm.
Sul circuito lavora fino a 350 bar con una portata di 20 l/min. Il rapporto di pilotaggio è 1:5,5. Il peso è di 0,648 kg.
Prima di ordinare, confronta filetto, attacchi e pressione di esercizio con quelli della valvola che devi sostituire o con i dati del tuo impianto. Le quote A, B, C, D, E, G e h si leggono sul disegno tecnico tra le immagini: misura il pezzo che smonti e verifica che gli ingombri coincidano.
Al montaggio controlla che i raccordi siano puliti e, dopo la prima messa in pressione, che non ci siano trafilamenti d'olio.
Come verifico che sia la misura giusta? Confronta le quote del disegno con la tua valvola e controlla che il filetto sia 1/4" e l'attacco 12L.
A cosa serve il pilotaggio? Finché non viene applicata la pressione di pilotaggio, la valvola impedisce il flusso in senso contrario e il cilindro resta bloccato.
Va bene per il mio trattore? I dati non indicano macchine specifiche: verifica che pressione, portata e attacchi siano adatti al tuo impianto.
Nella tabella trovi tutti i valori del pezzo; le quote vanno confrontate con il disegno tecnico.
| Marca | AMA Refluid |
| Tipo | Valvola di blocco doppio effetto |
| Pressione massima | 350 bar |
| Portata | 20 l/min |
| Filettatura maschio | 1/4" |
| Linea | Refluid |
| Tipo filetto | Pollici |
| Diametro attacchi | 12 mm |
| Quota A | 64 mm |
| Quota B | 36 mm |
| Quota C | 130 mm |
| Quota D | 1/4" |
| Quota E | 12L |
| Quota G | 30 mm |
| Quota h | 40 mm |
| Uso | Agricoltura |
| Peso | 0,648 kg |
Se hai dubbi sulla scelta, confronta le misure con il pezzo originale prima di procedere all'acquisto.
