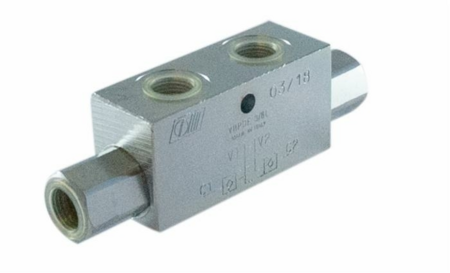

Questa è una valvola di blocco pilotata a doppio effetto della linea Refluid di AMA Refluid, pensata per l'impianto oleodinamico di trattori e macchine agricole. Serve a tenere fermo un cilindro in entrambi i sensi: lascia passare l'olio in una direzione e lo trattiene nell'altra, finché non arriva la pressione di pilotaggio.
Gli attacchi sono da 1/4", con filettatura sia femmina sia maschio, e il rapporto di pilotaggio è 1:5,5. Regge una pressione massima di 350 bar con una portata di 20 l/min.
Prima di ordinare controlla che gli attacchi del tuo circuito siano da 1/4" e che pressione e portata di lavoro rientrino nei valori indicati. Se devi sostituire una valvola esistente, confronta le quote del disegno tecnico con il pezzo che smonti: così verifichi ingombri e posizione degli attacchi.
Al montaggio usa raccordi con filetto compatibile e controlla che non ci siano perdite dopo le prime manovre del cilindro.
Come verifico che abbia le misure giuste? Confronta le quote A, B, C e le altre sul disegno tecnico con il pezzo da sostituire, e controlla il filetto degli attacchi.
Va bene per il mio trattore? I dati non indicano modelli di macchine: conta che l'impianto abbia attacchi da 1/4" e lavori entro 350 bar e 20 l/min.
A cosa serve il pilotaggio? Il flusso nel senso contrario resta impedito finché non viene applicata la pressione di pilotaggio, con rapporto 1:5,5.

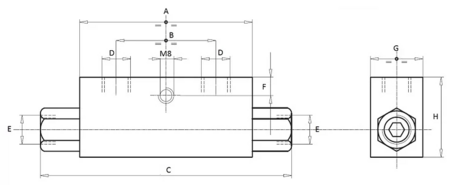

Nella tabella trovi i valori del pezzo; le quote si leggono sul disegno tecnico e vanno confrontate con la valvola da sostituire.
| Marca | AMA Refluid |
| Tipo | Valvola di blocco doppio effetto |
| Pressione massima | 350 bar |
| Portata | 20 l/min |
| Filettatura femmina | 1/4" |
| Filettatura maschio | 1/4" |
| Linea | Refluid |
| Tipo filetto | Pollici |
| Quota A | 64 mm |
| Quota B | 36 mm |
| Quota C | 113 mm |
| Quota D | 1/4" |
| Quota E | 1/4" |
| Quota F | 8 mm |
| Quota G | 30 mm |
| Quota h | 40 mm |
| Uso | Agricoltura |
| Peso | 0,64 kg |
Se hai dubbi sul confronto delle misure, tieni a portata di mano il pezzo smontato: è il modo più sicuro per scegliere.
