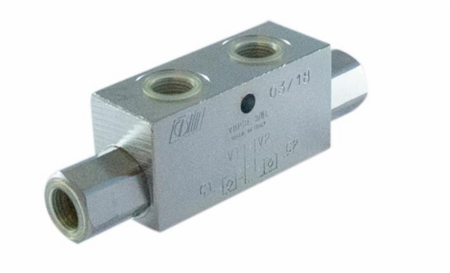

Questa valvola di blocco pilotata a doppio effetto della linea Refluid di AMA Refluid serve a tenere fermo in posizione un cilindro idraulico in entrambi i sensi. Lascia passare l'olio in una direzione e lo ferma nella direzione opposta, finché non arriva la pressione di pilotaggio.
Regge una pressione massima di 350 bar e una portata di 50 l/min. Il rapporto di pilotaggio è 1:5 e il filetto è in pollici: 1/2" sia femmina sia maschio.
Prima di ordinare controlla che il filetto dei raccordi del tuo impianto sia in pollici e da 1/2". Se devi sostituire una valvola esistente, confronta le quote del disegno tecnico con il pezzo smontato: così verifichi che ingombri e posizione degli attacchi coincidano.
Al montaggio pulisci bene raccordi e tubi, per non far entrare impurità nel circuito, e dopo la messa in funzione controlla che non ci siano trafilamenti.
Confronta le quote del disegno tecnico con quelle del pezzo che smonti e controlla che gli attacchi siano da 1/2".
La valvola impedisce il flusso in un senso finché non viene applicata la pressione di pilotaggio, che consente il passaggio.
I dati non indicano compatibilità con macchine specifiche. Verifica attacchi, pressione e portata del tuo impianto.

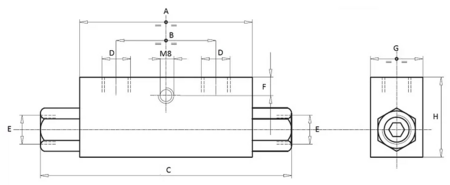

Nella tabella trovi i dati completi. Le quote A, B, C e le altre si leggono sul disegno tecnico: confrontale con il pezzo da sostituire.
| Marca | AMA Refluid |
| Tipo | Valvola di blocco doppio effetto |
| Pressione massima | 350 bar |
| Portata | 50 l/min |
| Filettatura femmina | 1/2" |
| Filettatura maschio | 1/2" |
| Linea | Refluid |
| Tipo filetto | Pollici |
| Quota A | 90 mm |
| Quota B | 45 mm |
| Quota C | 142 mm |
| Quota D | 1/2" |
| Quota E | 1/2" |
| Quota F | 12,5 mm |
| Quota G | 35 mm |
| Quota h | 45 mm |
| Uso | Agricoltura |
| Peso | 1,042 kg |
Se hai dubbi sugli attacchi o sulle pressioni del tuo impianto, confronta i valori con il pezzo originale prima di ordinare.
