Questo rubinetto a sfera a 2 vie di AMA Refluid serve a intercettare il flusso in un circuito oleodinamico di trattori e macchine agricole. Ha la filettatura femmina da 3/8" e regge una pressione massima di 500 bar.
Il filetto è in pollici e sul disegno tecnico è indicata anche la quota M, G 3/8". Il peso è di 0,52 kg, quindi è un pezzo corposo, da fissare con cura.
Prima di ordinare, confronta le quote del disegno tecnico con il rubinetto che stai sostituendo o con lo spazio disponibile sull'impianto. Controlla che il filetto dei raccordi sia compatibile con l'attacco femmina da 3/8".
Al montaggio lavora a impianto scarico e pulito, e dopo la messa in servizio controlla che non ci siano trafilamenti di olio.
Come verifico che sia la misura giusta? Misura il rubinetto da sostituire e confronta le quote con quelle del disegno tecnico, poi controlla il filetto dell'attacco.
Va bene per il mio trattore? Non è indicata una compatibilità con macchine specifiche: conta che filetto, ingombri e pressione corrispondano al tuo impianto.
Quanta pressione sopporta? La pressione massima indicata è di 500 bar.

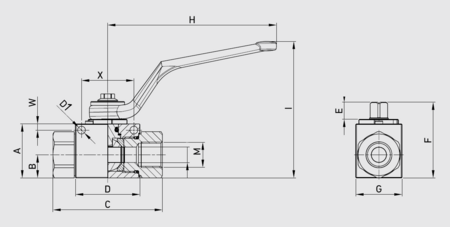

Le quote in tabella si leggono sul disegno tecnico: confrontale con il pezzo che devi sostituire.
| Marca | AMA Refluid |
| Pressione massima | 500 bar |
| Filettatura femmina | 3/8" |
| Fissaggio | 5,1 |
| Tipo filetto | Pollici |
| Tipo tubo | Rubinetto sfera per oleodinamica |
| Quota A | 35 mm |
| Quota B | 15 mm |
| Quota C | 71 mm |
| Quota D | 41,8 mm |
| Quota E | 11,1 mm |
| Quota F | 49,25 mm |
| Quota G | 30 mm |
| Quota h | 110 mm |
| Quota I | 89 mm |
| Quota M | G 3/8" |
| Quota W | 4 mm |
| Quota X | 34 mm |
| Quota D1 | 5,1 mm |
| Uso | Agricoltura |
| Peso | 0,52 kg |
Se hai dubbi sul filetto o sugli ingombri, confronta le misure con il vecchio rubinetto prima di ordinare.
