Il rubinetto a sfera AMA Refluid è un componente per impianti oleodinamici a due vie, pensato per l'uso in agricoltura. Ha un attacco con filettatura femmina 1/4" e serve a intercettare il passaggio dell'olio in un circuito.
La pressione massima indicata è di 500 bar e il peso è di 0,35 kg. Il tipo di filetto è in pollici, quindi controlla che i raccordi del tuo impianto siano della stessa serie.
Prima di ordinare, confronta le quote del disegno tecnico con quelle del rubinetto che stai sostituendo o con lo spazio disponibile nell'impianto. Controlla anche il filetto dei raccordi da collegare: il tipo e la misura devono corrispondere.
In montaggio usa chiavi adatte e non forzare sui filetti. Dopo l'installazione controlla che non ci siano perdite con l'impianto in pressione.
Come verifico che sia la misura giusta? Metti a confronto le quote del disegno con il pezzo smontato e controlla che il filetto femmina sia 1/4".
Che pressione sopporta? La pressione massima indicata è di 500 bar.
Va bene per il mio trattore? I dati non indicano macchine specifiche: la scelta si fa confrontando attacco e quote con il pezzo originale.

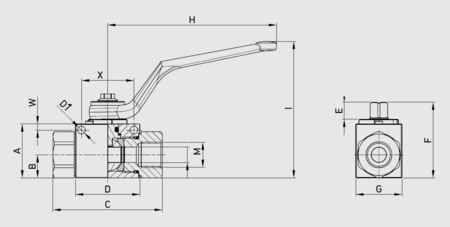

Nella tabella trovi tutti i dati del rubinetto. Le quote si leggono sul disegno tecnico e si confrontano con il pezzo da sostituire.
| Marca | AMA Refluid |
| Pressione massima | 500 bar |
| Filettatura femmina | 1/4" |
| Fissaggio | 5,1 |
| Tipo filetto | Pollici |
| Tipo tubo | Rubinetto sfera per oleodinamica |
| Quota A | 33 mm |
| Quota B | 14,3 mm |
| Quota C | 69 mm |
| Quota D | 39,4 mm |
| Quota E | 11,1 mm |
| Quota F | 47,25 mm |
| Quota G | 26 mm |
| Quota h | 110 mm |
| Quota I | 87 mm |
| Quota M | G 1/4" |
| Quota W | 4 mm |
| Quota X | 34 mm |
| Quota D1 | 5,1 mm |
| Uso | Agricoltura |
| Peso | 0,35 kg |
Se hai dubbi sull'attacco o sulle misure, confronta con cura il pezzo che stai sostituendo prima di ordinare.
