Questo è un rubinetto a sfera a 2 vie della marca AMA Refluid, pensato per impianti oleodinamici di trattori e macchine agricole. Serve a intercettare il passaggio dell'olio nella linea su cui lo monti.
Ha filettatura femmina da 1/2", con filetto in pollici, e regge una pressione massima di 500 bar. Pesa 0,65 kg e l'uso indicato è l'agricoltura.
Prima di ordinare, controlla il filetto dei raccordi o dei tubi a cui lo devi collegare: deve corrispondere a quello indicato per questo rubinetto. Se stai sostituendo un pezzo, confronta le quote del disegno tecnico con quelle del rubinetto che smonti, in particolare l'ingombro e la posizione della leva.
In fase di montaggio usa una tenuta adatta ai filetti e verifica l'assenza di perdite a impianto in pressione, partendo da valori bassi. Controlla ogni tanto il serraggio e lo stato dei raccordi.
Come verifico che la misura sia giusta? Metti a confronto le quote del disegno con il rubinetto da sostituire e controlla che il filetto femmina sia da 1/2".
Va bene per il mio trattore? I dati non indicano macchine specifiche: conta che attacco, pressione e ingombri corrispondano al tuo impianto.
Che pressione sopporta? La pressione massima indicata è di 500 bar.

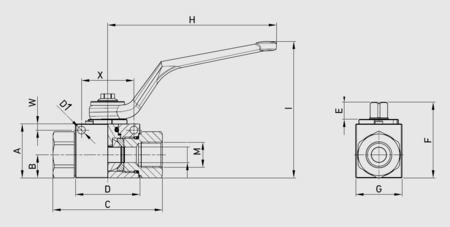

Le quote in tabella sono misure del disegno tecnico: confrontale con quelle del pezzo da sostituire.
| Marca | AMA Refluid |
| Pressione massima | 500 bar |
| Filettatura femmina | 1/2" |
| Fissaggio | 5,1 |
| Tipo filetto | Pollici |
| Tipo tubo | Rubinetto sfera per oleodinamica |
| Quota A | 40 mm |
| Quota B | 18,3 mm |
| Quota C | 83 mm |
| Quota D | 44,4 mm |
| Quota E | 11,1 mm |
| Quota F | 54,25 mm |
| Quota G | 35 mm |
| Quota h | 110 mm |
| Quota I | 94 mm |
| Quota M | G 1/2" |
| Quota W | 4 mm |
| Quota X | 36 mm |
| Quota D1 | 5,1 mm |
| Uso | Agricoltura |
| Peso | 0,65 kg |
Se hai dubbi sulla misura, confronta il disegno con il rubinetto che hai in mano prima di ordinare: è il modo più sicuro per scegliere il pezzo giusto.
