Rubinetto a sfera a 3 vie AMA Refluid per oleodinamica, attacco 3/8" gas, 500 bar

BARCODE:
8023453217414
DISPONIBILI:
3

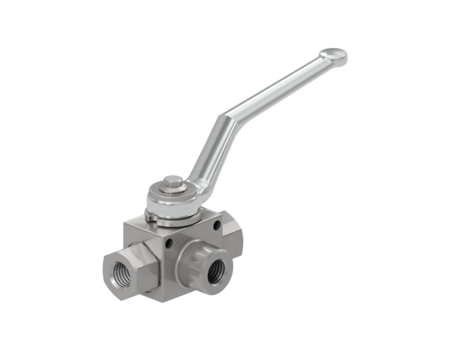

  • Rubinetto a sfera 3 vie con attacco 3/8" AMA Refluid

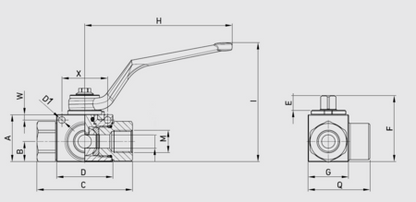

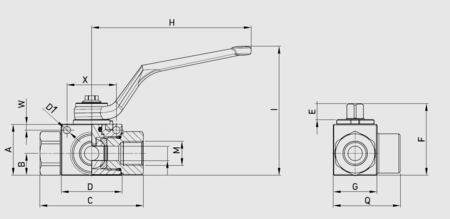

  • Rubinetto a sfera 3 vie con attacco 3/8" AMA Refluid – disegno tecnico con le quote
1 2
€53,43
€53,43
Spedizione rapida in tutta Italia. Consegna in 4-5 giorni lavorativi!
Pagamenti sicuri. Scegli il metodo di pagamento che preferisci!

Rubinetto a sfera a 3 vie AMA Refluid con attacco femmina 3/8"

Questo è un rubinetto a sfera a 3 vie della marca AMA Refluid, pensato per i circuiti oleodinamici di trattori e macchine agricole. Ha un circuito a "L" e permette di deviare o intercettare il flusso dell'olio.

L'attacco è una filettatura femmina 3/8" di tipo gas e la pressione massima indicata è di 500 bar. La lunghezza è di 35 mm e il peso di 0,67 kg.

  • Tre vie, circuito a "L": è la configurazione del percorso dell'olio indicata dal produttore.
  • Attacco 3/8" gas: filettatura femmina, da abbinare a raccordi con filetto compatibile.
  • Pressione massima 500 bar: il valore di riferimento per l'impiego nel circuito.
  • Tipo: rubinetto a sfera per oleodinamica, destinato all'uso in agricoltura.
  • Ingombri: le quote sono riportate sul disegno tecnico, utili per valutare lo spazio di montaggio.

Come verificare che sia il pezzo giusto

Prima di ordinare controlla il filetto dell'attacco sul pezzo che devi sostituire o sui raccordi del tuo impianto: deve corrispondere a quello indicato, 3/8" gas. Poi confronta le quote del disegno tecnico con lo spazio disponibile e con il rubinetto che smonti.

Al montaggio lavora a impianto depressurizzato e con le parti pulite, e dopo la messa in servizio controlla che non ci siano trafilamenti di olio.

Domande frequenti

Come verifico che sia la misura giusta? Confronta il filetto 3/8" gas e le quote del disegno con il pezzo da sostituire: se coincidono, l'attacco è quello corretto.

Va bene per il mio trattore? I dati non indicano modelli di macchine compatibili, quindi conta la corrispondenza di filetto, pressione e ingombri con il tuo impianto.

Che pressione sopporta? La pressione massima indicata è di 500 bar.

Specifiche tecniche

Le quote indicate in tabella si leggono sul disegno tecnico: confrontale con il pezzo da sostituire prima dell'acquisto.

Marca AMA Refluid
Lunghezza 35 mm
Pressione massima 500 bar
Filettatura femmina 3/8"
Fissaggio 5,1
Tipo filetto Gas
Tipo tubo Rubinetto sfera per oleodinamica
Quota A 35 mm
Quota B 15 mm
Quota C 71 mm
Quota D 41,8 mm
Quota E 11,1 mm
Quota F 49,15 mm
Quota G 30 mm
Quota h 110 mm
Quota I 89 mm
Quota M G 3/8"
Quota Q 46 mm
Quota W 4 mm
Quota X 34 mm
Quota D1 5,1 mm
Uso Agricoltura
Peso 0,67 kg

Se hai dubbi sul filetto o sugli ingombri, confronta le misure con il rubinetto originale prima di ordinare: è il modo più sicuro per scegliere il pezzo giusto.
