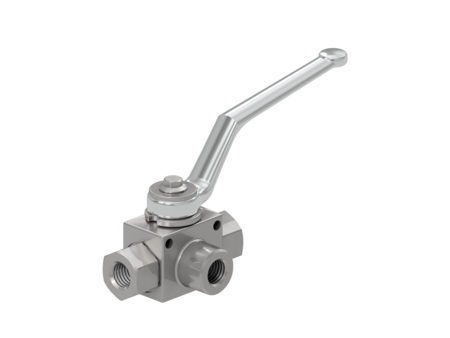

Questo è un rubinetto a sfera a 3 vie della marca AMA Refluid, pensato per l'oleodinamica in agricoltura. Ha il circuito a L e la filettatura femmina da 1/4" di tipo gas, e serve a deviare o intercettare il flusso dell'olio in un impianto idraulico.
La pressione massima indicata è di 500 bar. La lunghezza è di 32 mm e il peso di 0,51 kg: sono i dati da considerare per capire se trova posto nel tuo impianto.
Prima di ordinare, confronta le quote del disegno tecnico con il rubinetto che devi sostituire o con lo spazio disponibile sull'impianto. Controlla anche che il filetto dei raccordi corrisponda a quello del rubinetto.
Al montaggio usa utensili adatti, evita di forzare i filetti e, a impianto in pressione, controlla che non ci siano trafilamenti di olio.
Come verifico che sia la misura giusta? Metti a confronto le quote del disegno con il pezzo smontato e controlla filetto e attacco dei raccordi.
Va bene per il mio trattore? I dati non indicano compatibilità con macchine specifiche: conta che attacchi, filetto e ingombri coincidano con il tuo impianto.
Che pressione sopporta? Il produttore indica una pressione massima di 500 bar.

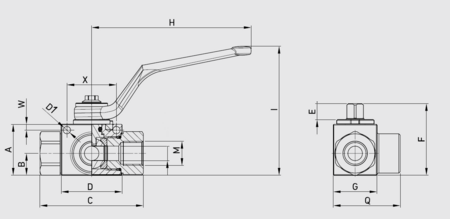

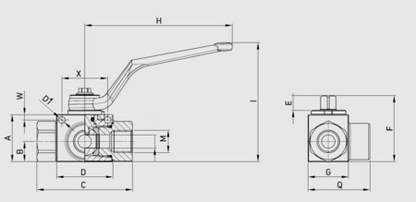

Le quote in tabella si leggono sul disegno tecnico e vanno confrontate con il pezzo da sostituire.
| Marca | AMA Refluid |
| Lunghezza | 32 mm |
| Pressione massima | 500 bar |
| Filettatura femmina | 1/4" |
| Fissaggio | 5,1 |
| Tipo filetto | Gas |
| Tipo tubo | Rubinetto sfera per oleodinamica |
| Quota A | 33 mm |
| Quota B | 14,3 mm |
| Quota C | 69 mm |
| Quota D | 40,4 mm |
| Quota E | 11,1 mm |
| Quota F | 47,15 mm |
| Quota G | 26 mm |
| Quota h | 110 mm |
| Quota I | 87 mm |
| Quota M | G 1/4" |
| Quota Q | 42 mm |
| Quota W | 4 mm |
| Quota X | 34 mm |
| Quota D1 | 5,1 mm |
| Uso | Agricoltura |
| Peso | 0,51 kg |
Se hai dubbi sulle misure, confronta con cura il disegno e il pezzo in tuo possesso prima di scegliere.
