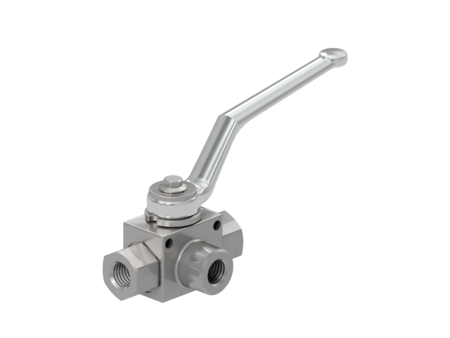

Questo rubinetto a sfera a 3 vie di marca AMA Refluid è un componente per impianti oleodinamici su trattori e macchine agricole. Ha il circuito a L e la filettatura femmina da 1/2", di tipo gas.
Regge una pressione massima di 500 bar. La lunghezza è di 37 mm e il peso di 0,701 kg; tutte le altre misure si leggono sul disegno tecnico, nelle quote.
Prima di ordinare, confronta le quote del disegno tecnico con il rubinetto che stai sostituendo e controlla che il filetto sia lo stesso: 1/2" gas.
Al montaggio verifica che i filetti siano puliti e che il raccordo sia serrato a dovere. Dopo le prime ore di lavoro controlla che non ci siano trafilamenti d'olio.
Come verifico che sia la misura giusta?
Metti a confronto le quote del disegno tecnico con il pezzo smontato, in particolare l'attacco da 1/2" e l'altezza h di 110 mm.
Va bene per il mio trattore?
I dati indicano l'uso in agricoltura, ma non danno compatibilità con modelli precisi. Il controllo giusto è sulle misure e sul filetto del pezzo originale.
Che pressione sopporta?
La pressione massima indicata è di 500 bar.

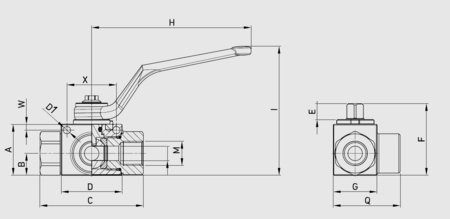

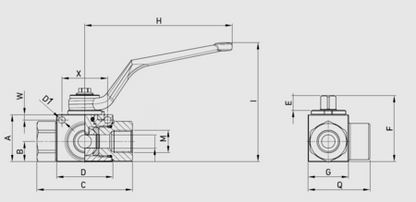

Le quote in tabella sono quelle del disegno tecnico: confrontale con il pezzo da sostituire.
| Marca | AMA Refluid |
| Lunghezza | 37 mm |
| Pressione massima | 500 bar |
| Filettatura femmina | 1/2" |
| Fissaggio | 5,1 |
| Tipo filetto | Gas |
| Tipo tubo | Rubinetto sfera per oleodinamica |
| Quota A | 40 mm |
| Quota B | 18,3 mm |
| Quota C | 83 mm |
| Quota D | 44,4 mm |
| Quota E | 11,1 mm |
| Quota F | 54,15 mm |
| Quota G | 35 mm |
| Quota h | 110 mm |
| Quota I | 94 mm |
| Quota M | G 1/2" |
| Quota Q | 54 mm |
| Quota W | 4 mm |
| Quota X | 36 mm |
| Quota D1 | 5,1 mm |
| Uso | Agricoltura |
| Peso | 0,701 kg |
Se hai il rubinetto vecchio sottomano, confronta attacco e quote prima di scegliere: è il modo più sicuro per evitare un ordine sbagliato.
