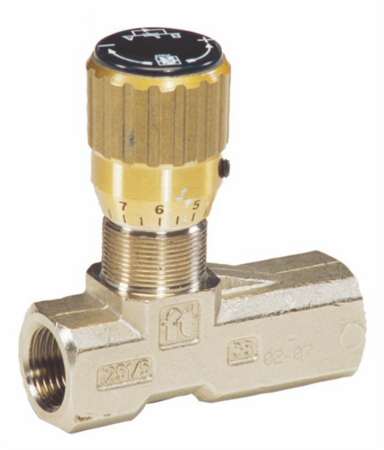

Questo è un regolatore di flusso unidirezionale Tognella per impianti oleodinamici di trattori e macchine agricole. Ha il comando a volantino e il corpo in ottone nichelato.
Il raccordo è da 3/8", con filettatura femmina e filettatura maschio. Sostiene una pressione massima di 210 bar e una portata di 30 l/min.

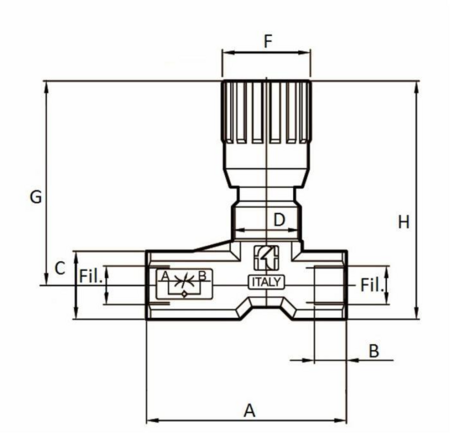

Prima di ordinare, controlla che il filetto 3/8" corrisponda a quello dei raccordi del tuo impianto, sia sul lato femmina sia sul lato maschio. Le quote A, B, C, D, F, G e h si leggono sul disegno tecnico fra le immagini: confrontale con il pezzo che stai sostituendo.
Prima di montarlo, verifica che la pressione e la portata del tuo impianto rientrino nei valori indicati. Dopo il montaggio, controlla che non ci siano trafilamenti di olio.
Come verifico che sia la misura giusta? Confronta le quote del disegno con il regolatore smontato e controlla che il filetto sia 3/8" su entrambi gli attacchi.
Va bene per il mio trattore? I dati non indicano modelli di trattori compatibili. Conta la corrispondenza degli attacchi e dei valori di pressione e portata con il tuo impianto.
Quanta pressione sopporta? Fino a 210 bar, come indicato nei dati tecnici.
Nella tabella trovi tutti i valori del pezzo; le quote si confrontano con il disegno tecnico.
| Marca | Tognella |
| Pressione massima | 210 bar |
| Filettatura femmina | 3/8" |
| Filettatura maschio | 3/8" |
| Portata | 30 l/min |
| Tipo filetto | Pollici |
| Tipo tubo | Regolatore di flusso |
| Quota A | 64,5 mm |
| Quota B | 13 mm |
| Quota C | 22 mm |
| Quota D | M20x1 |
| Quota F | 27 mm |
| Quota G | 63 mm |
| Quota h | 74 mm |
| Uso | Agricoltura |
| Peso | 0,25 kg |
Se hai dubbi sulla misura, confronta le quote con il pezzo originale prima di ordinare: è il controllo più sicuro per scegliere il ricambio giusto.
