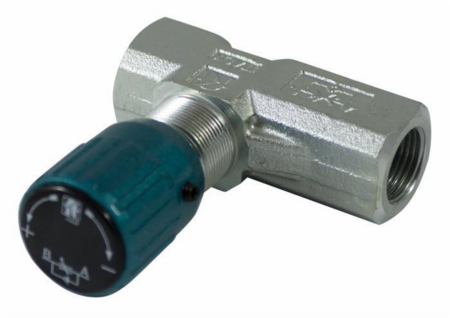

Questo regolatore di flusso unidirezionale Tognella è un componente oleodinamico per trattori e macchine agricole, pensato per l'uso in agricoltura. Ha il comando a volantino e il corpo in acciaio zincato.
Gli attacchi sono da 3/8", con filettatura femmina e filettatura maschio, in pollici. Regge una pressione massima di 350 bar e una portata di 30 l/min; il peso è di 0,25 kg.
Prima di ordinare, confronta le quote del disegno tecnico con quelle del regolatore che devi sostituire, e controlla che i filetti coincidano con quelli dei tuoi raccordi. Tra le quote c'è anche un filetto M20x1, da verificare sul pezzo.
Al montaggio controlla che gli attacchi siano puliti e, dopo la messa in pressione, che non ci siano perdite.
Come verifico che sia la misura giusta? Metti a confronto le quote del disegno con il pezzo smontato e controlla il filetto degli attacchi: sono da 3/8" in pollici, sia femmina sia maschio.
Va bene per il mio trattore? I dati non indicano modelli di macchine compatibili: conta che attacchi, pressione e portata siano adatti al tuo impianto, quindi confronta le misure con il pezzo originale.
Che pressione sopporta? Il produttore indica una pressione massima di 350 bar.
Le quote indicate in tabella si leggono sul disegno tecnico: confrontale con il pezzo da sostituire.
| Marca | Tognella |
| Pressione massima | 350 bar |
| Filettatura femmina | 3/8" |
| Filettatura maschio | 3/8" |
| Portata | 30 l/min |
| Tipo filetto | Pollici |
| Tipo tubo | Regolatore di flusso |
| Quota A | 64,5 mm |
| Quota B | 13 mm |
| Quota C | 22 mm |
| Quota D | M20x1 |
| Quota F | 27 mm |
| Quota G | 63 mm |
| Quota h | 74 mm |
| Uso | Agricoltura |
| Peso | 0,25 kg |
Se hai dubbi sul filetto o sull'ingombro, confronta con cura le quote prima di acquistare: è il controllo che evita di scoprire la differenza a montaggio.
