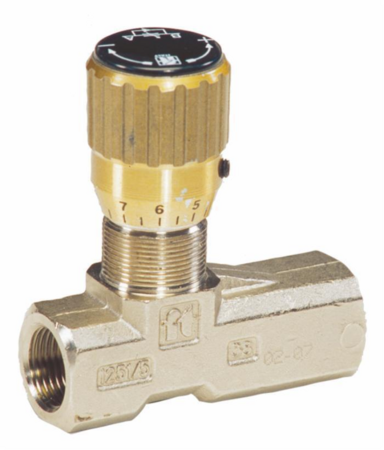

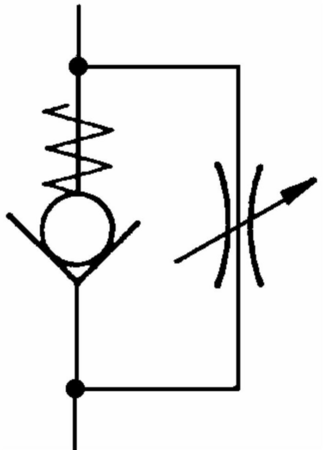

Questo è un regolatore di flusso unidirezionale Tognella per impianti oleodinamici di trattori e macchine agricole. Ha il comando a volantino e il corpo in ottone nichelato.
Le misure che contano per sceglierlo sono il filetto 1/4", femmina da un lato e maschio dall'altro, la portata di 15 l/min e la pressione massima di 210 bar. Pesa 0,15 kg.
Prima dell'acquisto controlla il filetto degli attacchi sul tuo impianto e confronta le quote del disegno tecnico con lo spazio disponibile e con il pezzo che devi sostituire. Verifica anche che portata e pressione dell'impianto rientrino nei valori indicati.
Al montaggio usa chiavi adatte agli attacchi e, a impianto rimontato, controlla che non ci siano perdite di olio prima di rimettere la macchina al lavoro.
Come verifico che sia la misura giusta? Confronta le quote riportate sul disegno tecnico con il pezzo smontato e controlla che il filetto da 1/4" corrisponda a quello dei tuoi raccordi.
Va bene per il mio trattore? I dati non indicano modelli di macchine: conta che attacchi, portata e pressione siano compatibili con il tuo impianto.
Che portata e pressione sopporta? La portata è di 15 l/min e la pressione massima di 210 bar.
Nella tabella trovi tutti i dati del regolatore; le quote A, B, C, D, F, G e h si leggono sul disegno tecnico e vanno confrontate con il pezzo da sostituire.
| Marca | Tognella |
| Pressione massima | 210 bar |
| Filettatura femmina | 1/4" |
| Filettatura maschio | 1/4" |
| Portata | 15 l/min |
| Tipo filetto | Pollici |
| Tipo tubo | Regolatore di flusso |
| Quota A | 56 mm |
| Quota B | 12 mm |
| Quota C | 17 mm |
| Quota D | M17x1 |
| Quota F | 22 mm |
| Quota G | 52,5 mm |
| Quota h | 61 mm |
| Uso | Agricoltura |
| Peso | 0,15 kg |
Se hai dubbi sul filetto o sulle misure, confronta il pezzo con quello montato sulla tua macchina prima di ordinare: è il controllo più sicuro.
