Il regolatore di flusso unidirezionale Tognella è un componente oleodinamico per trattori e macchine agricole: permette di regolare il flusso dell'olio con un comando a volantino. Il corpo è in acciaio zincato.
Gli attacchi sono in pollici, con filettatura femmina 1/4" e filettatura maschio 1/4". Lavora fino a una pressione massima di 350 bar con una portata di 15 l/min; il peso è di 0,135 kg.
Prima di ordinare controlla il filetto degli attacchi del pezzo che stai sostituendo o del raccordo a cui andrà collegato: il filetto è in pollici e va confrontato con quello dei tuoi tubi e raccordi. Verifica anche che pressione e portata del tuo impianto rientrino nei valori indicati.
Le quote del regolatore si leggono sul disegno tecnico fra le immagini: confrontale con l'ingombro disponibile sulla macchina. Dopo il montaggio, controlla che i raccordi non perdano olio.
Come verifico che sia la misura giusta? Confronta le quote del disegno con il pezzo smontato e controlla che i filetti da 1/4" corrispondano a quelli dei tuoi raccordi.
Va bene per il mio trattore? I dati non indicano modelli di macchine compatibili: conta che attacchi, pressione e portata siano adatti al tuo impianto oleodinamico.

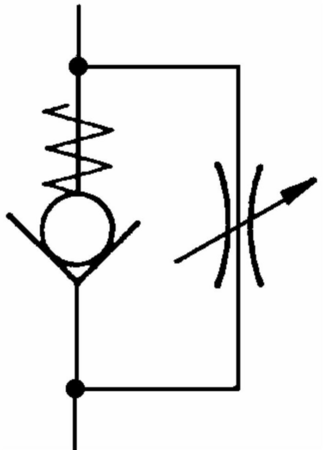

Che cosa significa unidirezionale? Nella scheda del produttore è indicato come regolatore di flusso unidirezionale con comando a volantino; per il senso di montaggio segui le indicazioni sul pezzo.
Nella tabella trovi tutti i dati del regolatore; le quote A, B, C, D, F, G e h si leggono sul disegno tecnico e vanno confrontate con il pezzo da sostituire.
| Marca | Tognella |
| Pressione massima | 350 bar |
| Filettatura femmina | 1/4" |
| Filettatura maschio | 1/4" |
| Portata | 15 l/min |
| Tipo filetto | Pollici |
| Tipo tubo | Regolatore di flusso |
| Quota A | 56 mm |
| Quota B | 12 mm |
| Quota C | 17 mm |
| Quota D | M17x1 |
| Quota F | 22 mm |
| Quota G | 52,5 mm |
| Quota h | 61 mm |
| Uso | Agricoltura |
| Peso | 0,135 kg |
Se hai dubbi sulla scelta, confronta le misure con il pezzo originale e scegli un regolatore con filetti, pressione e portata adatti al tuo impianto.
