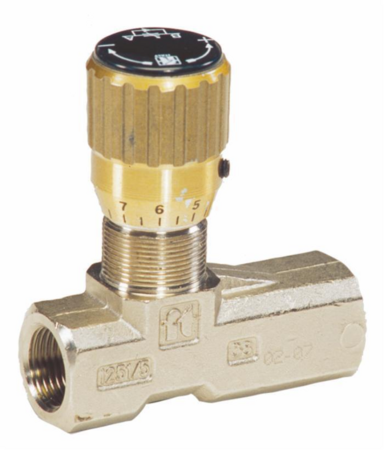

Il regolatore di flusso unidirezionale Tognella è un componente oleodinamico per trattori e macchine agricole: si usa per regolare la quantità di olio che passa in un circuito, con il comando a volantino. Ha il corpo in ottone nichelato.
Gli attacchi sono da 1/2", uno femmina e uno maschio, con filetto in pollici. Regge una pressione massima di 210 bar e una portata di 50 l/min; il peso è di 0,498 kg.
Prima di ordinare controlla il filetto degli attacchi sul pezzo che devi sostituire o sui raccordi del tuo impianto: sono in pollici, da 1/2". Confronta poi le quote del disegno tecnico con l'ingombro disponibile sulla macchina.
Al montaggio verifica che i filetti siano puliti e che i raccordi siano serrati bene. Dopo le prime ore di lavoro controlla che non ci siano perdite d'olio.
Come verifico che la misura sia quella giusta? Confronta le quote riportate sul disegno tecnico con il regolatore che smonti e controlla che gli attacchi siano da 1/2" in pollici.
Va bene per il mio trattore? I dati non indicano macchine specifiche: conta che attacchi, pressione e portata siano adatti al tuo impianto. Nel dubbio confronta le misure con il pezzo originale.
Che pressione sopporta? Il limite indicato è di 210 bar: l'impianto non deve superarlo.

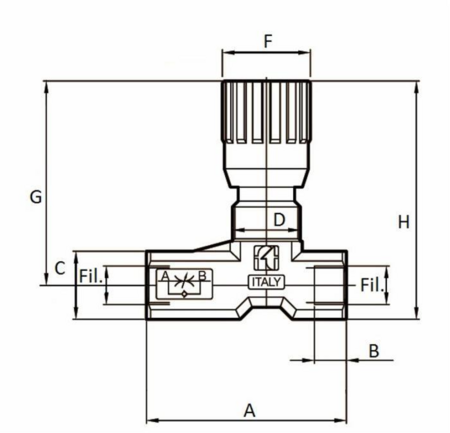

Nella tabella trovi tutti i dati del regolatore; le quote si leggono sul disegno tecnico e vanno confrontate con il pezzo da sostituire.
| Marca | Tognella |
| Pressione massima | 210 bar |
| Filettatura femmina | 1/2" |
| Filettatura maschio | 1/2" |
| Portata | 50 l/min |
| Tipo filetto | Pollici |
| Tipo tubo | Regolatore di flusso |
| Quota A | 87 mm |
| Quota B | 16 mm |
| Quota C | 27 mm |
| Quota D | M25x1,5 |
| Quota F | 33 mm |
| Quota G | 72 mm |
| Quota h | 85,5 mm |
| Uso | Agricoltura |
| Peso | 0,498 kg |
Se hai dubbi sugli attacchi o sull'ingombro, confronta le misure con il pezzo che stai sostituendo prima di ordinare.
