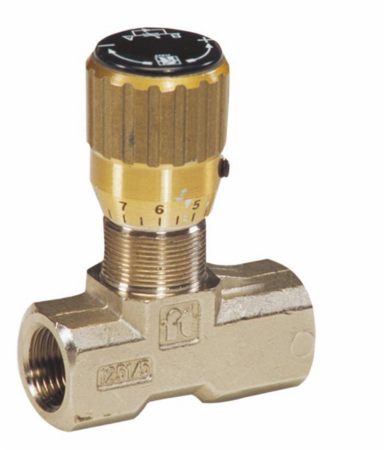

Questo regolatore di flusso bidirezionale Tognella è un componente oleodinamico per trattori e macchine agricole. Ha il comando a volantino e il corpo in ottone nichelato, con attacchi da 3/8".
Lavora fino a una pressione massima di 210 bar e a una portata di 30 l/min. Pesa 0,25 kg. Le quote del pezzo sono riportate sul disegno tecnico e in tabella.
Prima di ordinare, controlla il filetto dei raccordi del tuo impianto: qui le filettature sono da 3/8" in pollici. Confronta poi le quote del disegno con il regolatore che smonti, così vedi subito se ingombri e attacchi coincidono.
In montaggio verifica che i filetti siano puliti e che l'impianto sia scarico di pressione. Dopo la messa in funzione controlla che non ci siano perdite d'olio ai raccordi.

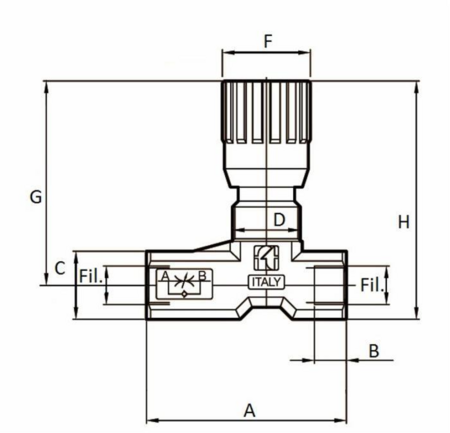

Come verifico che sia la misura giusta? Confronta le quote A, B, C, D, F, G e h del disegno con quelle del pezzo da sostituire e controlla che il filetto sia da 3/8".
Va bene per il mio trattore? Non sono indicate compatibilità con modelli specifici: conta che attacchi, portata e pressione corrispondano al tuo impianto.
Che portata e che pressione regge? Il regolatore ha una portata di 30 l/min e una pressione massima di 210 bar.
Nella tabella trovi tutti i dati del regolatore; le quote si leggono sul disegno tecnico e vanno confrontate con il pezzo da sostituire.
| Marca | Tognella |
| Pressione massima | 210 bar |
| Filettatura femmina | 3/8" |
| Filettatura maschio | 3/8" |
| Portata | 30 l/min |
| Tipo filetto | Pollici |
| Tipo tubo | Regolatore di flusso |
| Quota A | 55 mm |
| Quota B | 13 mm |
| Quota C | 22 mm |
| Quota D | M20x1 |
| Quota F | 27 mm |
| Quota G | 63 mm |
| Quota h | 74 mm |
| Uso | Agricoltura |
| Peso | 0,25 kg |
Se hai dubbi sul filetto o sull'ingombro, confronta il regolatore con il pezzo originale prima di ordinare.
