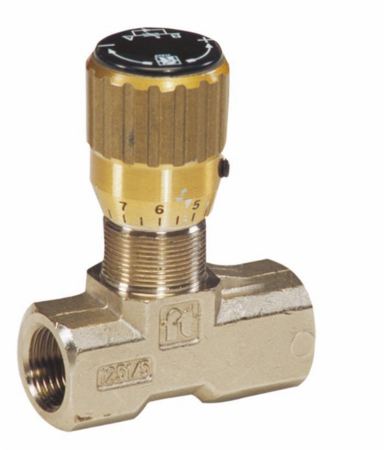

Questo regolatore di flusso bidirezionale Tognella è un componente oleodinamico per trattori e macchine agricole: si monta sul circuito per dosare la portata dell'olio con il comando a volantino. Il corpo è in ottone nichelato.
Gli attacchi sono da 1/4", uno femmina e uno maschio, con filetto in pollici. Regge una pressione massima di 210 bar e una portata di 15 l/min. Il peso è di 0,15 kg.
Prima di ordinare controlla il tipo di filetto dei raccordi del tuo circuito: qui gli attacchi sono in pollici, da 1/4". Confronta poi le quote del disegno tecnico con il pezzo che devi sostituire, per essere sicuro che l'ingombro sia compatibile con lo spazio a disposizione.
In montaggio usa una chiave sul corpo e non sul volantino, e dopo le prime ore di lavoro controlla che i raccordi non perdano.
Confronta le quote riportate sul disegno tecnico con il regolatore che smonti e verifica che il filetto sia da 1/4" in pollici, sia sul lato femmina sia sul lato maschio.
Non è indicata una compatibilità con modelli di macchina. Conta che attacchi, pressione e portata siano adatti al tuo circuito: confronta le misure con il pezzo originale.
Il massimo indicato è 210 bar, con una portata di 15 l/min.

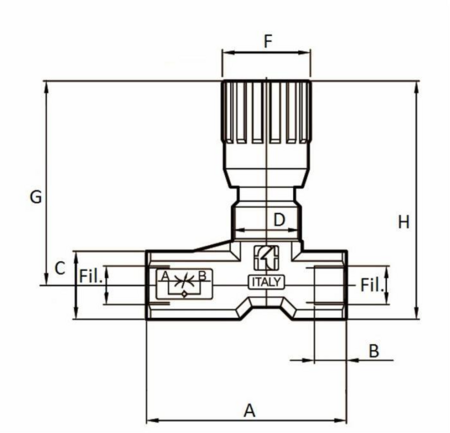

Nella tabella trovi i dati completi. Le quote A, B, C, D, F, G e h si leggono sul disegno tecnico e vanno confrontate con il pezzo da sostituire.
| Marca | Tognella |
| Pressione massima | 210 bar |
| Filettatura femmina | 1/4" |
| Filettatura maschio | 1/4" |
| Portata | 15 l/min |
| Tipo filetto | Pollici |
| Tipo tubo | Regolatore di flusso |
| Quota A | 46 mm |
| Quota B | 12 mm |
| Quota C | 17 mm |
| Quota D | M17x1 |
| Quota F | 22 mm |
| Quota G | 52,5 mm |
| Quota h | 61 mm |
| Uso | Agricoltura |
| Peso | 0,15 kg |
Se hai dubbi sugli attacchi o sull'ingombro, confronta le misure con il pezzo montato prima di scegliere.
