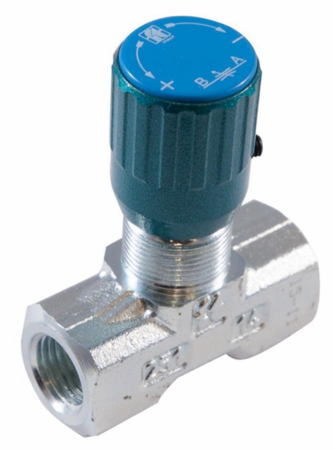

Il regolatore di flusso bidirezionale Tognella è un componente oleodinamico per trattori e macchine agricole: si monta sul circuito per regolare la portata dell'olio, con comando a volantino. Il corpo è in acciaio zincato.
Ha un attacco femmina da 1/4" e uno maschio da 1/4", con filetto in pollici. Regge una pressione massima di 350 bar e una portata di 15 l/min. Il peso è di 0,13 kg.
Prima di ordinare controlla il filetto degli attacchi sul componente che sostituisci o sui raccordi del tuo impianto: femmina e maschio sono entrambi da 1/4". Confronta poi le quote del disegno tecnico con il pezzo smontato, per essere sicuro che l'ingombro sia compatibile con lo spazio a disposizione.
Dopo il montaggio, a impianto in pressione, controlla che non ci siano trafilamenti ai raccordi.
Come verifico che sia la misura giusta? Confronta le quote riportate sul disegno tecnico con il regolatore che smonti e controlla che il filetto da 1/4" corrisponda ai tuoi raccordi.
Va bene per il mio trattore? I dati non indicano modelli di macchine compatibili: la scelta si fa sulle misure degli attacchi, sulla portata e sulla pressione del tuo circuito.
Quale pressione sopporta? Il limite indicato è di 350 bar: il circuito su cui lo monti non deve superarlo.
Le quote della tabella si leggono sul disegno tecnico: confrontale con il pezzo da sostituire.
| Marca | Tognella |
| Pressione massima | 350 bar |
| Filettatura femmina | 1/4" |
| Filettatura maschio | 1/4" |
| Portata | 15 l/min |
| Tipo filetto | Pollici |
| Tipo tubo | Regolatore di flusso |
| Quota A | 46 mm |
| Quota B | 12 mm |
| Quota C | 17 mm |
| Quota D | M17x1 |
| Quota F | 22 mm |
| Quota G | 52,5 mm |
| Quota h | 61 mm |
| Uso | Agricoltura |
| Peso | 0,13 kg |
Se devi sostituire un regolatore di flusso, parti dagli attacchi e dalla portata del tuo impianto: sono i dati che decidono se questo Tognella fa al caso tuo.
