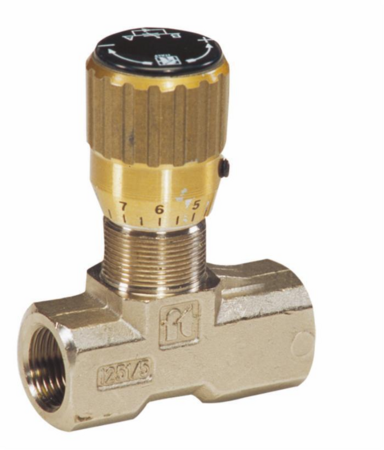

Questo regolatore di flusso bidirezionale Tognella è un componente oleodinamico per trattori e macchine agricole: serve a regolare la portata dell'olio nel circuito. Ha il corpo in ottone nichelato e si comanda con un volantino.
Gli attacchi sono da 1/2", sia femmina sia maschio, con filetto in pollici. Regge una pressione massima di 210 bar e una portata di 50 l/min. Pesa 0,248 kg.
Prima di ordinare controlla che il filetto da 1/2" corrisponda a quello dei raccordi del tuo impianto e che portata e pressione del circuito rientrino nei valori indicati. Se devi sostituire un regolatore esistente, confronta le quote del disegno tecnico con il pezzo che smonti: così verifichi l'ingombro prima del montaggio.
In montaggio usa chiavi adatte sugli esagoni e controlla le tenute con l'impianto in pressione, prima di rimettere la macchina al lavoro.
Come verifico che la misura sia quella giusta? Confronta il filetto da 1/2" e le quote del disegno tecnico con il pezzo da sostituire: devono coincidere.
Va bene per il mio trattore? I dati non indicano modelli di macchine specifici. Conta che attacchi, portata e pressione del tuo impianto siano compatibili con i valori del regolatore.

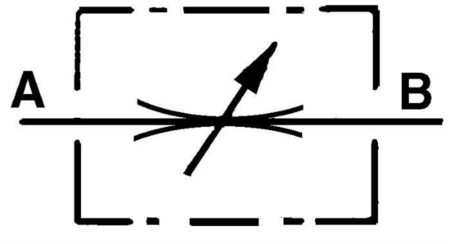

Regola il flusso nei due sensi? Il prodotto è descritto come bidirezionale, con comando a volantino.

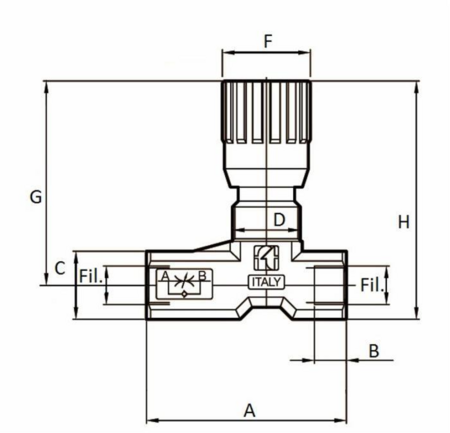

Nella tabella trovi i dati completi: le quote si leggono sul disegno tecnico e vanno confrontate con il pezzo da sostituire.
| Marca | Tognella |
| Pressione massima | 210 bar |
| Filettatura femmina | 1/2" |
| Filettatura maschio | 1/2" |
| Portata | 50 l/min |
| Tipo filetto | Pollici |
| Tipo tubo | Regolatore di flusso |
| Quota A | 70 mm |
| Quota B | 16 mm |
| Quota C | 27 mm |
| Quota D | M25x1,5 |
| Quota F | 33 mm |
| Quota G | 72 mm |
| Quota h | 85,5 mm |
| Uso | Agricoltura |
| Peso | 0,248 kg |
Se hai dubbi sul filetto o sull'ingombro, confronta le misure con il pezzo montato prima di ordinare: è il modo più sicuro per scegliere bene.
