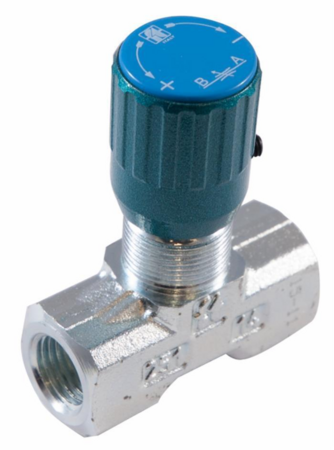

Questo regolatore di flusso bidirezionale Tognella è un componente oleodinamico per trattori e macchine agricole: si monta sul circuito e permette di regolare il flusso dell'olio con un volantino. Il corpo è in acciaio zincato.
Gli attacchi sono da 1/2", uno femmina e uno maschio, con filetto in pollici. Regge una pressione massima di 350 bar e una portata di 50 l/min. Pesa 0,425 kg.
Prima di ordinare controlla che il filetto da 1/2" corrisponda a quello dei raccordi del tuo impianto e che pressione e portata del circuito rientrino nei valori indicati. Le quote (A, B, C, D, F, G, h) si leggono sul disegno tecnico fra le immagini: confrontale con il pezzo che smonti, se devi sostituirne uno.
Al montaggio usa chiavi adatte al filetto e, a impianto fermo e senza pressione, controlla poi che non ci siano perdite di olio.
Confronta le quote del disegno con il pezzo da sostituire e controlla che il filetto sia da 1/2" in pollici, sia sul lato femmina sia sul lato maschio.
I dati non indicano modelli di trattori o macchine compatibili. Conta la corrispondenza degli attacchi e dei valori di pressione e portata con il tuo impianto.
La pressione massima indicata è di 350 bar, con una portata di 50 l/min.
Nella tabella trovi tutti i dati del pezzo; le quote si confrontano con il disegno tecnico.
| Marca | Tognella |
| Pressione massima | 350 bar |
| Filettatura femmina | 1/2" |
| Filettatura maschio | 1/2" |
| Portata | 50 l/min |
| Tipo filetto | Pollici |
| Tipo tubo | Regolatore di flusso |
| Quota A | 70 mm |
| Quota B | 16 mm |
| Quota C | 27 mm |
| Quota D | M25x1,5 |
| Quota F | 33 mm |
| Quota G | 72 mm |
| Quota h | 85,5 mm |
| Uso | Agricoltura |
| Peso | 0,425 kg |
Se hai dubbi sul filetto o sulle misure, confronta il pezzo originale con le quote prima di scegliere.
