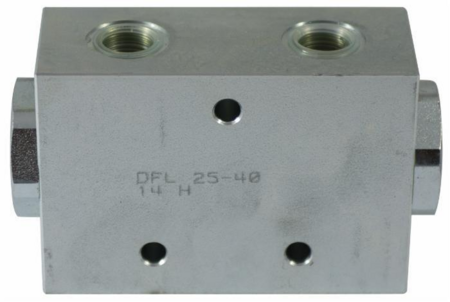

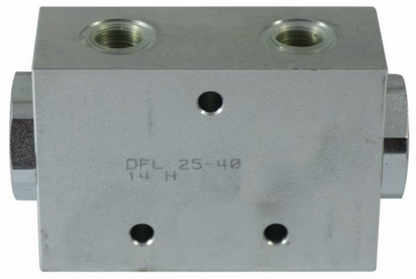

Il divisore di flusso AMA Refluid è una valvola oleodinamica che separa l'olio in ingresso in due parti uguali (50/50) e, nel senso opposto, le riunisce. Serve quando due attuatori uguali, non collegati meccanicamente, sono alimentati dalla stessa pompa e comandati dallo stesso comando idraulico, e devono muoversi insieme in entrata e in uscita.
Lavora con portate da 25 a 40 l/min e con una pressione massima di 250 bar. La divisione resta uguale anche quando la pressione generata dai due attuatori è diversa. Il pezzo pesa 1,9 kg.
Controlla prima di tutto che la portata dell'impianto rientri nell'intervallo indicato e che la pressione di lavoro non superi quella massima. Poi verifica filettature e attacchi sui raccordi del tuo impianto: sono in pollici, quindi non vanno confusi con quelli metrici.

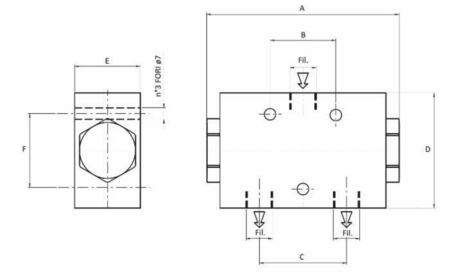

Le quote da A a F si leggono sul disegno tecnico fra le immagini: confrontale con l'ingombro del pezzo da sostituire o con lo spazio disponibile. In fase di montaggio, tieni l'impianto depressurizzato e serra i raccordi con la chiave adatta.
Come verifico che sia la misura giusta? Confronta le quote del disegno tecnico con il pezzo che smonti e controlla che gli attacchi siano gli stessi.
Quando serve un divisore di flusso? Quando due attuatori uguali, alimentati dalla stessa pompa e regolati dallo stesso comando, devono muoversi insieme senza essere collegati meccanicamente.
Posso usarlo con una portata diversa da quella indicata? I dati indicano l'intervallo 25-40 l/min: resta dentro quei valori.
Nella tabella trovi tutti i dati del pezzo; le quote da A a F si confrontano con il disegno tecnico.
| Marca | AMA Refluid |
| Tipo | Divisore flusso |
| Pressione massima | 250 bar |
| Filettatura femmina | 1/2"- 3/8" |
| Chiave | 36 |
| Portata | 25-40 l/min |
| Tipo filetto | Pollici |
| Quota A | 117 mm |
| Quota B | 40 mm |
| Quota C | 53 mm |
| Quota D | 70 mm |
| Quota E | 40 mm |
| Quota F | 45 mm |
| Uso | Oleodinamica |
| Peso | 1,9 kg |
Se hai dubbi sugli attacchi o sulle misure, confronta il pezzo con quello montato sulla tua macchina prima di ordinare.
