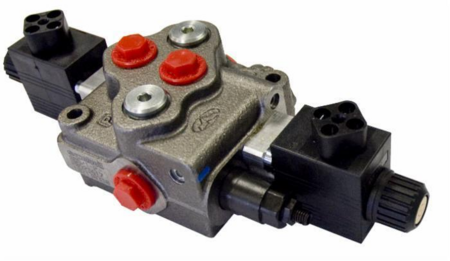

Il distributore oleodinamico elettrico Walvoil modello SD5 comanda cinque utenze di un impianto idraulico, ognuna con circuito a doppio effetto. Si usa su trattori e macchine agricole dove servono più funzioni idrauliche gestite da un unico blocco.

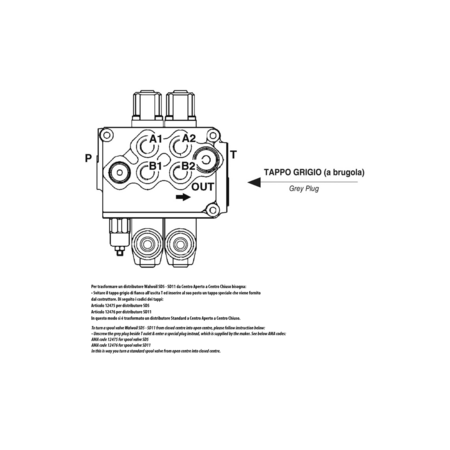

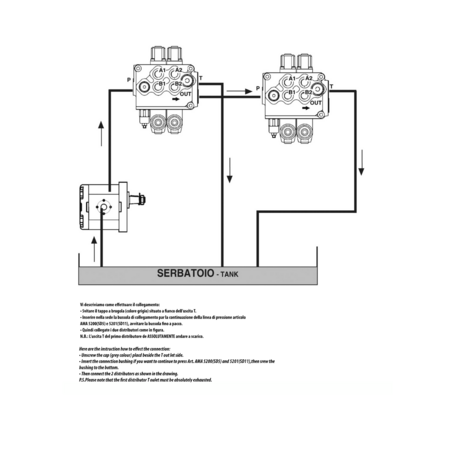

Gli attacchi hanno filettatura 3/8", la portata è di 40 l/min e la pressione massima arriva a 150 bar. Il comando è elettrico e la descrizione del produttore indica la predisposizione per carry over.
Prima di ordinare conta le utenze che devi comandare e controlla che i circuiti a doppio effetto corrispondano a quelli dell'impianto. Confronta poi il filetto degli attacchi con quello dei raccordi che hai già montato: qui la misura è in pollici, quindi non va confusa con i filetti metrici.
Verifica anche che portata e pressione massima siano adatte alla pompa della macchina e che l'alimentazione elettrica dei comandi sia compatibile con il tuo impianto. Al montaggio, serra i raccordi con la chiave giusta e controlla che non ci siano perdite di olio alla prima messa in pressione.
Come verifico che sia il distributore giusto per la mia macchina? Confronta numero di sezioni, tipo di circuito, filetto 3/8", portata e pressione con quelli del distributore che sostituisci o con i requisiti dell'impianto. I dati di compatibilità con modelli di trattore non sono indicati.

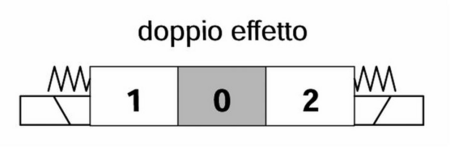

Tutte le sezioni sono a doppio effetto? Sì, il circuito indicato per le cinque sezioni è doppio effetto.
Che tensione serve per il comando? I dati tecnici riportano una tensione nominale di 10,5 VDC e la descrizione parla di comando 12VDC. Se hai dubbi sull'alimentazione, controlla prima di collegarlo.
La tabella riporta i valori del distributore: confrontali con quelli del pezzo da sostituire o con le esigenze del tuo impianto.
| Marca | Walvoil |
| Tipo | Distributore elettrico |
| Pressione massima | 150 bar |
| Tensione nominale | 10,5 VDC |
| Filettatura femmina | 3/8" |
| Filettatura maschio | 3/8" |
| Circuito | 1ª / 2ª / 3ª / 4ª / 5ª doppio effetto |
| Numero vie | 5 |
| Chiave | 17 |
| Portata | 40 l/min |
| Tipo filetto | Pollici |
| Uso | Oleodinamica |
Se stai sostituendo un distributore Walvoil, controlla sezioni, attacchi e portata prima di ordinare: sono i dati che decidono se il pezzo va bene per la tua macchina.
