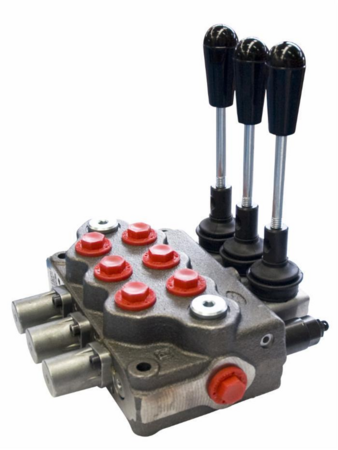

Il distributore oleodinamico Walvoil modello SD5 comanda tre utilizzatori con altrettante leve ed è pensato per l'impianto idraulico di trattori e macchine agricole. Ha la predisposizione per il carry over, cioè per il collegamento con un altro distributore.
Lavora fino a 180 bar con una portata di 40 l/min. Gli attacchi hanno filettatura 3/8", sia femmina sia maschio, con filetto in pollici.
Prima di ordinare, guarda quante leve ha il distributore che sostituisci e quali sono a semplice e a doppio effetto: la sequenza di questo modello è 1ª semplice effetto, 2ª e 3ª doppio effetto. Controlla poi il filetto degli attacchi e la portata del circuito.
In montaggio usa raccordi con filetto uguale a quello dei bocchettoni e controlla che non ci siano perdite dopo le prime messe in pressione.
Come verifico che sia la misura giusta? Confronta il filetto degli attacchi, il numero di leve e il tipo di effetto di ciascuna con il distributore smontato.
Va bene per il mio trattore? I dati non indicano macchine specifiche: conta che pressione, portata e attacchi coincidano con quelli del tuo impianto.
Posso collegarlo a un altro distributore? Il modello ha la predisposizione per il carry over, come indica il produttore.
La tabella riporta i dati del distributore: confrontali con quelli del pezzo da sostituire.
| Marca | Walvoil |
| Tipo | Distributore oleodinamico a 3 leve 40 litri con carry over |
| Pressione massima | 180 bar |
| Portata | 40 l/min |
| Posizione | G |
| Filettatura femmina | 3/8" |
| Filettatura maschio | 3/8" |

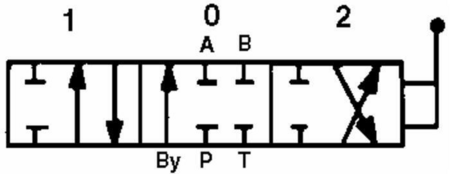

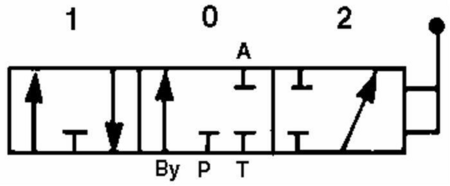

| Circuito | 1ª / 2ª / 3ª doppio effetto / semplice effetto |
| Chiave | 22 |
| Peso | 1 g |
| Tipo filetto | Pollici |
| Uso | Oleodinamica |
Se hai dubbi sulla sequenza delle leve o sugli attacchi, confronta il pezzo originale con questi dati prima dell'acquisto.
