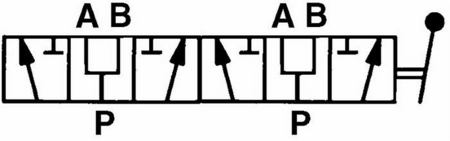

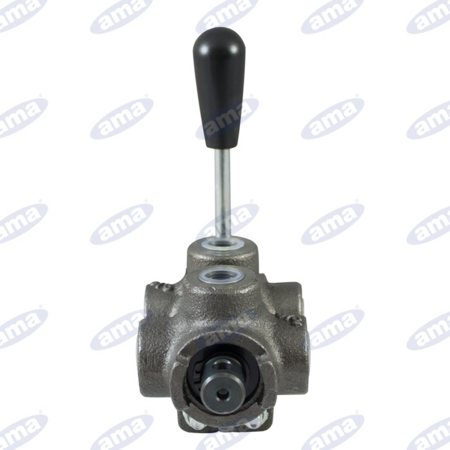

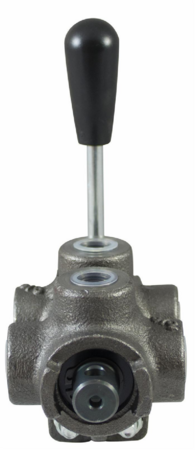

Il deviatore di flusso manuale a 6 vie di AMA Refluid è un componente oleodinamico per trattori e macchine agricole, a centro aperto, pensato per l'impiego in agricoltura. Serve a indirizzare l'olio verso una o l'altra utenza del circuito.
Le misure che contano per sceglierlo sono gli attacchi da 3/8", la portata massima di 60 l/min e la pressione massima di 350 bar. Pesa 1,499 kg.
Prima di ordinare controlla che il filetto dei tuoi raccordi sia in pollici e da 3/8", e che portata e pressione del tuo impianto rientrino nei valori indicati. Se devi sostituire un deviatore esistente, confronta le quote A, B, C, D ed E sul disegno tecnico con il pezzo smontato.
In montaggio usa la chiave giusta sui raccordi e, dopo la messa in funzione, controlla che non ci siano perdite d'olio.
Come verifico che sia la misura giusta? Misura il pezzo che sostituisci e confronta le quote con quelle del disegno tecnico, poi controlla che gli attacchi siano da 3/8".
Va bene per il mio trattore? I dati non indicano modelli di trattori: conta che attacchi, portata e pressione del tuo circuito corrispondano a quelli del deviatore.
Che portata regge? Fino a 60 l/min, con pressione massima di 350 bar.
Nella tabella trovi i dati completi; le quote A-E si leggono sul disegno tecnico e si confrontano con il pezzo da sostituire.
| Marca | AMA Refluid |
| Tipo | Deviatore flusso |
| Pressione massima | 350 bar |
| Filettatura femmina | 3/8" |
| Filettatura maschio | 3/8" |
| Chiave | 19 |
| Portata | 60 l/min |
| Tipo filetto | Pollici |
| Quota A | 155,5 mm |
| Quota B | 21 mm |
| Quota C | 75,5 mm |
| Quota D | 25 mm |
| Quota E | 70 mm |
| Uso | Agricoltura |
| Peso | 1,499 kg |
Se hai dubbi sugli attacchi o sulle quote, confronta con calma il pezzo originale e il disegno prima di acquistare.
