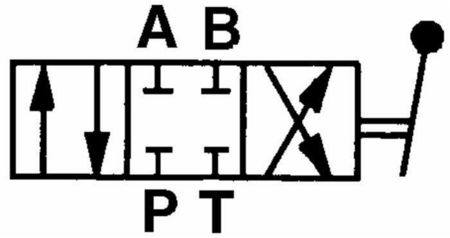

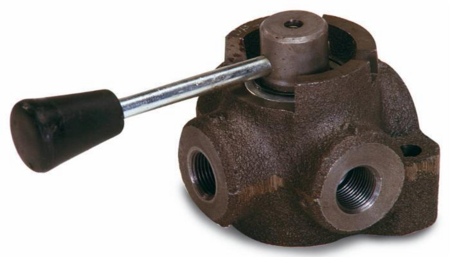

Il deviatore di flusso manuale a 4 vie di AMA Refluid è un componente oleodinamico per trattori e macchine agricole, con configurazione a centro chiuso. Serve a dirigere l'olio verso una o l'altra utenza del circuito.
Gli attacchi sono da 3/8", sia femmina sia maschio, con filetto in pollici. La portata massima è di 60 l/min e la pressione massima di 350 bar.

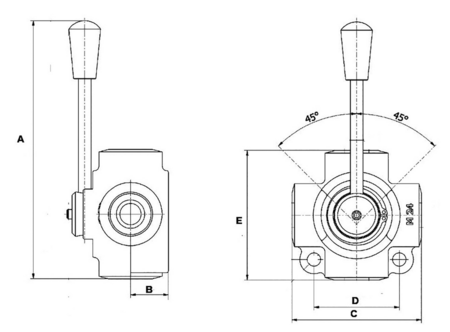

Prima di ordinare controlla che il filetto in pollici e la misura 3/8" corrispondano a quelli del tuo impianto. Le quote A, B, C, D ed E si leggono sul disegno tecnico tra le immagini: confrontale con il pezzo che devi sostituire, se ne stai sostituendo uno.
In montaggio usa la chiave adatta, verifica che i raccordi siano puliti e, a impianto in pressione, controlla che non ci siano perdite d'olio.
Come verifico che sia la misura giusta? Confronta gli attacchi da 3/8" e le quote del disegno con il pezzo smontato.
Va bene per il mio trattore? I dati non indicano modelli di macchine: conta che attacchi, portata e pressione siano adatti al tuo circuito.
Quale pressione sopporta? Il valore massimo indicato è 350 bar, con portata massima di 60 l/min.
Nella tabella trovi tutti i dati del pezzo; le quote si confrontano con il disegno tecnico.
| Marca | AMA Refluid |
| Tipo | Deviatore flusso |
| Pressione massima | 350 bar |
| Filettatura femmina | 3/8" |
| Filettatura maschio | 3/8" |
| Chiave | 27 |
| Portata | 60 l/min |
| Tipo filetto | Pollici |
| Quota A | 155 mm |
| Quota B | 24 mm |
| Quota C | 80 mm |
| Quota D | 54 mm |
| Quota E | 80 mm |
| Uso | Agricoltura |
| Peso | 1,27 kg |
Se hai dubbi sugli attacchi o sulle quote, confronta con calma il pezzo originale e il disegno prima di procedere.
