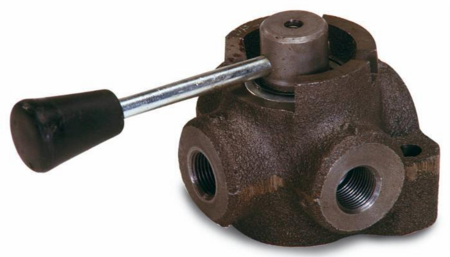

Questo deviatore di flusso manuale a 4 vie di AMA Refluid è un componente oleodinamico per trattori e macchine agricole, a centro chiuso, e serve a indirizzare l'olio verso uno dei circuiti collegati.
Gli attacchi sono da 1/2", con filettatura sia femmina sia maschio, e la portata arriva a 90 l/min. La pressione massima indicata è di 350 bar.
Prima di ordinare controlla che il filetto del tuo impianto sia in pollici e da 1/2", e che portata e pressione di lavoro della macchina rientrino nei valori indicati. Le quote A, B, C, D ed E si leggono sul disegno tecnico fra le immagini: confrontale con l'ingombro a disposizione e con il pezzo che stai sostituendo.
In montaggio usa la chiave adatta al corpo e, dopo la messa in servizio, controlla che i raccordi non perdano olio.
Come verifico che sia la misura giusta? Confronta filetto e quote del disegno con quelli del deviatore montato: gli attacchi devono essere da 1/2" in pollici.
Va bene per il mio trattore? Il produttore non indica modelli di macchina: decidi confrontando attacchi, portata e pressione con quelli del tuo impianto.
Quanto olio può far passare? Fino a 90 l/min.
Nella tabella trovi i dati del produttore; le quote si confrontano con il disegno tecnico.
| Marca | AMA Refluid |
| Tipo | Deviatore flusso |
| Pressione massima | 350 bar |
| Filettatura femmina | 1/2" |
| Filettatura maschio | 1/2" |
| Chiave | 27 |
| Portata | 90 l/min |
| Tipo filetto | Pollici |
| Quota A | 155 mm |
| Quota B | 24 mm |
| Quota C | 80 mm |
| Quota D | 54 mm |
| Quota E | 80 mm |
| Uso | Agricoltura |
| Peso | 1,1 kg |
Se hai dubbi sugli attacchi o sull'ingombro, confronta il pezzo smontato con il disegno prima di procedere al montaggio.
