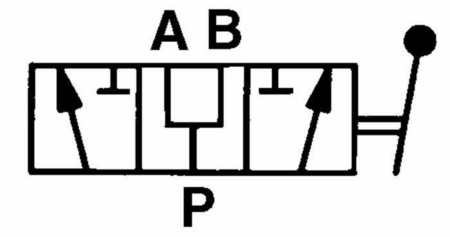

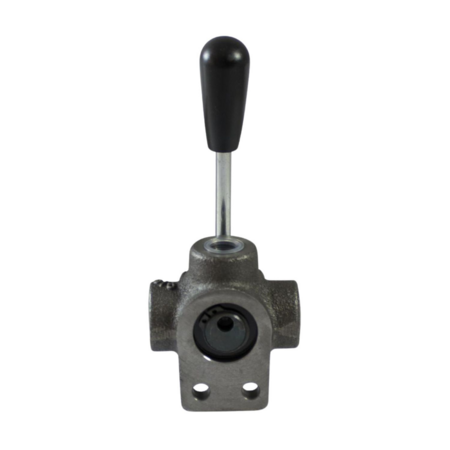

Questo deviatore di flusso manuale a 3 vie di AMA Refluid serve a indirizzare l'olio di un impianto oleodinamico su trattori e macchine agricole. Ha il centro aperto e attacchi da 3/8".
La portata massima è di 60 l/min e la pressione massima di 350 bar. Il filetto è in pollici, con un attacco femmina e uno maschio, entrambi da 3/8", e la chiave è da 14.

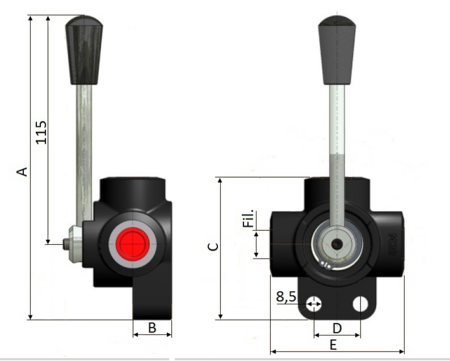

Prima di ordinare controlla il filetto degli attacchi sul tuo impianto e verifica che portata e pressione di lavoro restino entro i valori indicati. Le quote A, B, C, D ed E si leggono sul disegno tecnico fra le immagini: confrontale con gli ingombri a disposizione sulla macchina.
In montaggio stringi i raccordi con una chiave adatta e, a impianto in pressione, controlla che non ci siano trafilamenti d'olio.
Controlla che i tuoi raccordi siano da 3/8" in pollici e confronta le quote del disegno con lo spazio disponibile. Se hai un deviatore da sostituire, misuralo e mettilo a confronto.
La scheda non indica modelli di trattori compatibili. Conta la corrispondenza di attacchi, portata e pressione del tuo impianto con i dati del deviatore.
La portata massima è di 60 l/min, con una pressione massima di 350 bar.
Nella tabella trovi tutti i valori del deviatore; le quote A-E si confrontano con il disegno tecnico.
| Marca | AMA Refluid |
| Tipo | Deviatore flusso |
| Pressione massima | 350 bar |
| Filettatura femmina | 3/8" |
| Filettatura maschio | 3/8" |
| Chiave | 14 |
| Portata | 60 l/min |
| Tipo filetto | Pollici |
| Quota A | 155,5 mm |
| Quota B | 21 mm |
| Quota C | 75,5 mm |
| Quota D | 25 mm |
| Quota E | 70 mm |
| Uso | Agricoltura |
| Peso | 0,8 kg |
Se hai dubbi sulla scelta, confronta con cura filetti e quote con il pezzo che stai sostituendo prima di procedere al montaggio.
