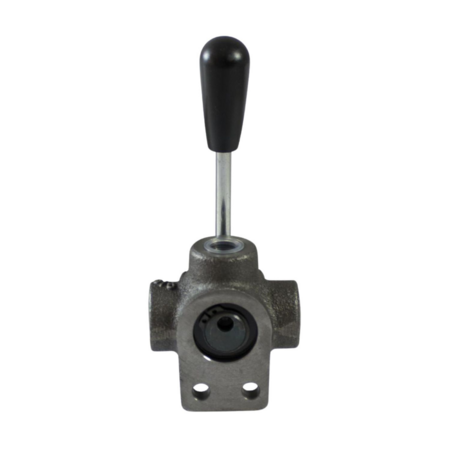

Questo deviatore di flusso manuale a 3 vie di marca AMA Refluid è un componente oleodinamico per l'agricoltura, a centro aperto, con attacchi da 3/4". Serve a indirizzare l'olio su una delle vie disponibili, secondo la posizione della leva.
Regge una pressione massima di 350 bar e una portata massima di 120 l/min. Pesa 1,7 kg, un dato utile se devi valutare dove fissarlo.

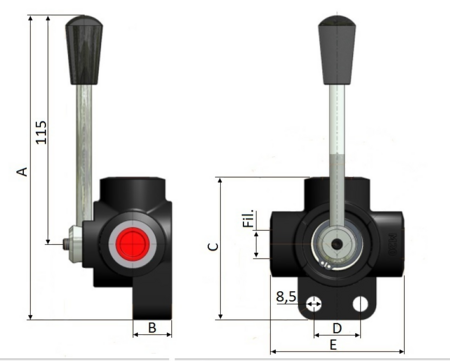

Prima di ordinare confronta il filetto e gli attacchi con il pezzo che sostituisci: il filetto è espresso in pollici. Le quote A, B, C, D ed E si leggono sul disegno tecnico fra le immagini: misurale sul tuo deviatore e confrontale una per una.
In fase di montaggio controlla che portata e pressione dell'impianto restino entro i valori indicati, e dopo la prima messa in funzione verifica che non ci siano perdite di olio dai raccordi.
Come verifico che sia la misura giusta? Confronta il filetto da 3/4" e le quote del disegno con il pezzo smontato: se coincidono, le dimensioni sono quelle.
Va bene per il mio trattore? I dati non indicano modelli di macchine compatibili. Ti conviene controllare attacchi, portata e pressione del tuo impianto e confrontarli con quelli di questo deviatore.
Quanta portata sopporta? La portata massima indicata è di 120 litri al minuto, con una pressione massima di 350 bar.
Nella tabella trovi tutti i dati del pezzo; le quote A, B, C, D ed E vanno lette insieme al disegno tecnico.
| Marca | AMA Refluid |
| Tipo | Deviatore flusso |
| Pressione massima | 350 bar |
| Filettatura femmina | 3/4" |
| Filettatura maschio | 3/4" |
| Chiave | 24 |
| Portata | 120 l/min |
| Tipo filetto | Pollici |
| Quota A | 168,5 mm |
| Quota B | 26 mm |
| Quota C | 98,5 mm |
| Quota D | 32 mm |
| Quota E | 90 mm |
| Uso | Agricoltura |
| Peso | 1,7 kg |
Se hai dubbi sul confronto delle misure, scrivici o passa in negozio con il pezzo da sostituire: lo controlliamo insieme prima dell'acquisto.
